Климатическая камера BPC МИР 300 (310 л) разработана для исследований в области растениеводства и других экспериментов, требующих управления параметрами температуры, относительной влажности и освещения
Камера для роста растений — это климатическая камера, с помощью которой моделируют и поддерживают климатические параметры, такие как температура, влажность, освещенность, спектральный состав света, содержание CO2 и др. для обеспечения необходимых для эксперимента условий выращивании и культивировании растений и других биологических объектов.
Климатическая камера ВРС МИР 300 (310 л) разработана для исследований в области растениеводства и других экспериментов, требующих управления параметрами температуры, относительной влажности и освещения
В дополнение к настраиваемым параметрам контроля среды, доступна возможность изменения высоты пространства для роста растений за счет демонтажа промежуточных полок. При демонтаже всех промежуточных полок максимальная высота для роста растения достигает 95 см.
Панель управления оснащена 7-дюймовым сенсорным дисплеем.
Освещение
-
Максимальная интенсивность света в камере стандартной комплектации составляет 750 мкмоль/м²/сек (при измерении на расстоянии 10 см от источника света). Точность поддержания параметров освещения обеспечивается контроллером, измеряющим параметры света квантовым экспонометром в режиме реального времени.
-
Стандартная система освещения укомплектована холодно-белыми светодиодными светильниками полного спектра.
-
Программирование и управление освещением осуществляется с помощью микропроцессорного контроллера в режиме реального времени.
Воздушный поток
-
Горизонтальный воздушный поток направлен из перфорации на боковых стенках к воздухозаборному отверстию на задней стенке.
-
Горизонтальный воздушный поток внутри камеры достаточен для обеспечения однородности, а также надлежащего газообмена на поверхности листа.
-
Забор свежего воздуха может регулироваться, что помогает обеспечить необходимый газообмен с окружающей средой.
Система охлаждения
- В системе охлаждения применяется установка с воздушным охлаждением и системой байпаса горячего газа для непрерывной работы компрессора. Электронный регулирующий клапан обеспечивает контроль температуры, обеспечивая при этом бесшумную работу. Для контроля состояния холодильной системы в комплект поставки входят датчики давления. Электромагнитные клапаны имеют удлиненный стержень для бесшумной и долговечной работы. Змеевик испарителя, установленный на задней стенке камеры, оснащен вентилятором для циркуляции воздуха.
Безопасность
-
Панель управления с микропроцессорным контроллером оснащена системой сигнализации и системой экстренного отключения питания камеры в случае неполадок (после возвращения рабочих параметров в нормальный диапазон система автоматически перезагружается).
-
Резервные сигналы тревоги обеспечивают дополнительный уровень защиты, в то время как при срабатывании любого сигнала тревоги обеспечивается визуальное и звуковое оповещение.
- Камера оснащена контактами для подключения к системе удаленного управления.
|
Модель |
BPC МИР 300 (310 л) |
Опции для BPC МИР 300 компакт (310 л) | ||
| Объем камеры, л | 310 | |||
| Площадь для выращивания на одной полке, м2 | 0,31 | |||
| Количество полок | 4 | |||
| Максимальная высота для выращивания, мм | 950 (при установке только одной полки в камере) | |||
| Размеры, Ш х Г х В | Внешние размеры, мм | 770×720×1730 | ||
| Внутренние размеры, мм | 623×498×1000 | |||
| Температура | Рабочий температурный диапазон (вкл. или выкл. подсветка), °С | От +3 до +45 |
От -10 до +45, От -10 до +60 |
|
| Шаг регулировки температуры, °С | 0,1 | |||
| Точность поддержания температуры, ±°С | ± 0,5 | |||
| Равномерность распределения т-ры по объему, ±°С | ± 0,5 | |||
| Влажность | Диапазон (вкл. или выкл. подсветка), %Rh |
От 50 до 90 |
От 30 до 90 |
|
| Шаг регулировки влажности, % относ. влажн. | 0,1 | |||
| Точность поддержания влажности, ±% Rh |
> ± 3 |
|||
| Равномерность распределения влажности, ±%Rh | ± 3 | |||
|
Освещение |
Тип освещения | Светодиодные или люминесцентные светильники над каждой полкой | ||
| Контроль яркости освещения | Программируемое изменение интенсивности освещения (диммирование) | |||
| Спектральный состав фотоламп | Холодный белый |
Комбинированное с фиксированным спектром: один/три/четыре цвета Цвета для комбинирования: белый, синий, красный, дальний красный, зеленый. |
||
| Максимальная интенсивность освещения светильника, мкмоль/м²/сек на расстоянии 10 см от источника света | 750 | 300/500/1000/1900 | ||
| Воздушный поток | Горизонтальный | |||
| Управление | Составление графика изменения параметров работы | |||
| Датчик CO2 | - | 2000/5000 ppm | ||
| Видеокамера | - | + | ||
| Приложение для смартфона, использующееся для удалённого управления камерой | - | + | ||
| Безопасность |
Световая и звуковая сигнализация при отклонении параметров; Автоматическое отключение питания при чрезмерном нагреве или охлаждении. |
|||
| Электропитание | AC 220 В ±5%, 10 А, Потребляемая мощность: 2 кВт | |||
Обращаем ваше внимание что технические характеристики, приведенные в таблице могут быть изменены в результате работ по модернизации в целях улучшения эксплуатационных свойств оборудования. Для актуализации технических данных, пожалуйста уточняйте характеристики запрашиваемого оборудования у вашего менеджера.
Опция. Светодиодные светильники с управляемым спектром
-
Нестандартные варианты светодиодного освещения (заказываются отдельно) включают следующие варианты: синий, красный, дальний красный, сочетание красный-синий-дальний красный, сочетание красный-зеленый-синий, сочетание красный-синий-дальний красный-белый.
-
Нестандартные варианты выбора интенсивности света (заказываются отдельно) включают варианты: 300/500/1000/1900 мкмоль/м²/сек (в 10 см от источников света).
-
Интенсивность света каждого светового канала независимо регулируется в диапазоне от 0% до 100%.
В таблице отображены диапазоны длин волн по каждому типу светодиодов и их максимальное значение интенсивности света. Интенсивность свечения каждого типа светодиода регулируется от 0 до 100 %. Необходимые параметры спектра света фитосветильника достигаются путем регулировки интенсивности свечения включенных в состав светильника групп светодиодов, характеристики которых указаны в таблице. Таким образом, моделирование разных вариаций спектра достигается путем выбора состава спектра за счет включения и выключения групп светодиодов каждого типа, а также изменением соотношений включенных типов светодиодов.
| Группа светодиодов | Длина волны света, нм | Максимальная интенсивность светодиода, измеренная на расстоянии 10 см, мкмоль/м²/с | Общая максимальная интенсивность, измеренная на расстоянии 10 см, мкмоль/м²/с |
| 1. | 365-375 | 0,94 | 1601,65 |
| 2. | 385-395 | 24,14 | |
| 3. | 395-405 | 145,11 | |
| 4. | 410-420 | 291,31 | |
| 5. | 435-445 | 316,66 | |
| 6. | 450-455 | 385,15 | |
| 7. | 460-465 | 366,85 | |
| 8. | 500-510 | 186,62 | |
| 9. | 520-530 | 141,66 | |
| 10. | 550-560 | 128,71 | |
| 11. | 585-595 | 57,65 | |
| 12. | 600-610 | 106,94 | |
| 13. | 620-630 | 207,50 | |
| 14. | 660-665 | 260,37 | |
| 15. | 735-745 | 5,64 | |
| 16. | 810-820 | За границами области измерения спектрофотометров видимого спектра | |
| 17. | 840-850 | За границами области измерения спектрофотометров видимого спектра | |
| 18. | 940-950 | За границами области измерения спектрофотометров видимого спектра |
Так как светодиоды 16, 17, 18 не могут быть измерены спектрофотометром, работающем в диапазоне видимого спектра – приводим графические зависимости интенсивности света от длины волны:

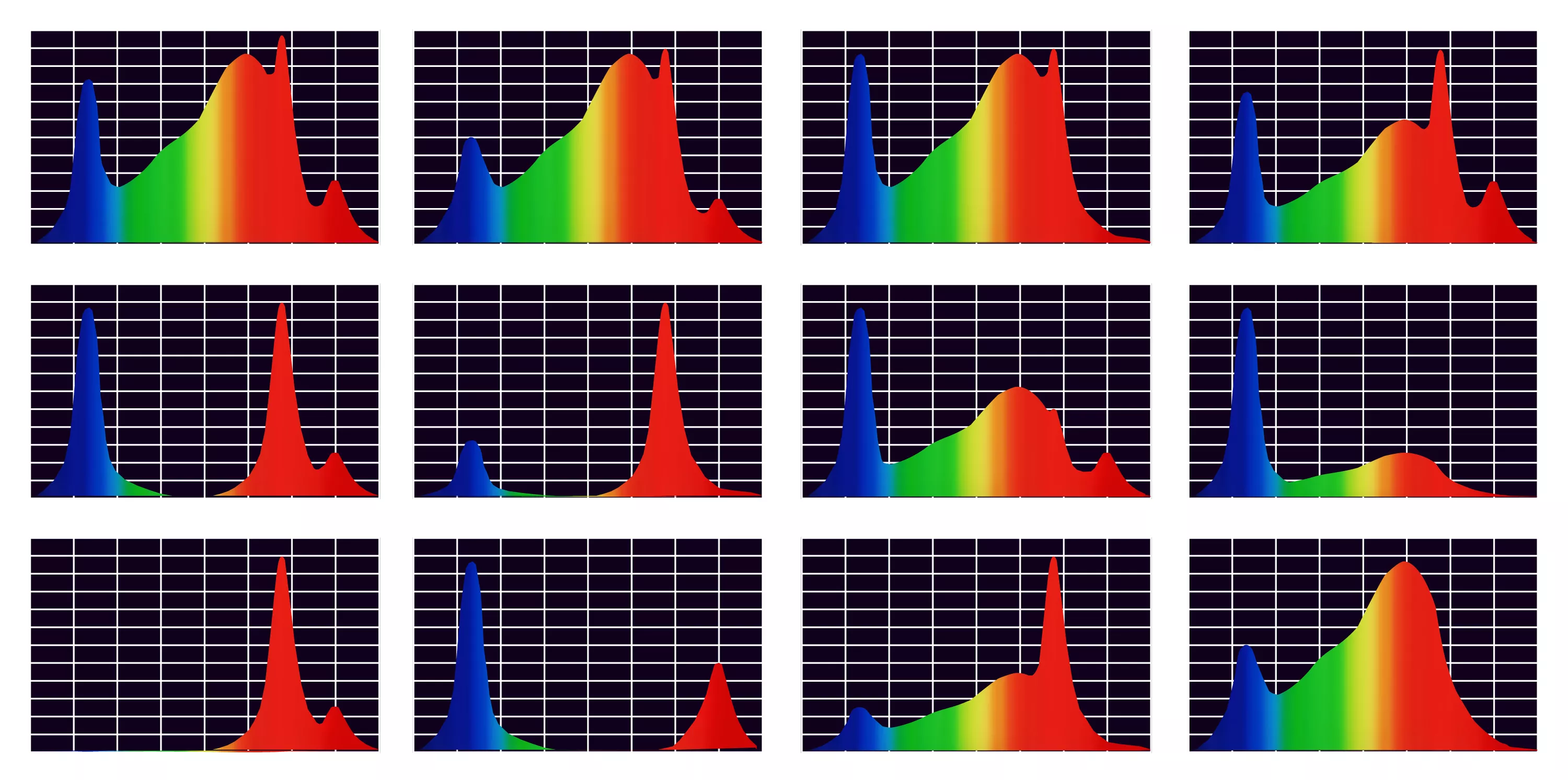

Примеры спектров

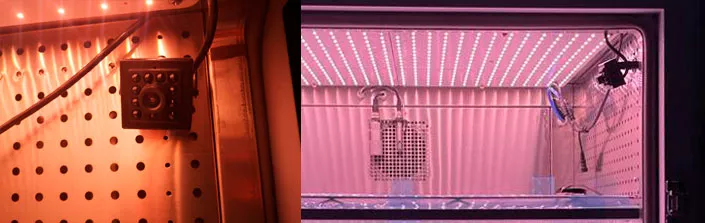

Опция. Установка камеры видеонаблюдения внутри рабочего пространства
· Приложение для смартфона для удалённого управления камерой;
· Деминерализатор воды;
· Датчик контроля уровня CO2
· USB-порт;
Возможна кастомизация под задачу заказчика
Фотографии
Климатические камеры для роста растений BPC МИР 500, Федеральный исследовательский центр
Всероссийский институт генетических ресурсов растений имени Н.И. Вавилова (ВИР)
Климатические камеры для роста растений BPC МИР 500, Федеральное государственное бюджетное образовательное учреждение высшего образования «Воронежский государственный аграрный университет имени императора Петра I» (ВГАУ).
