Установка ФОТОН для изучения влияния спектрального состава света на развитие растений

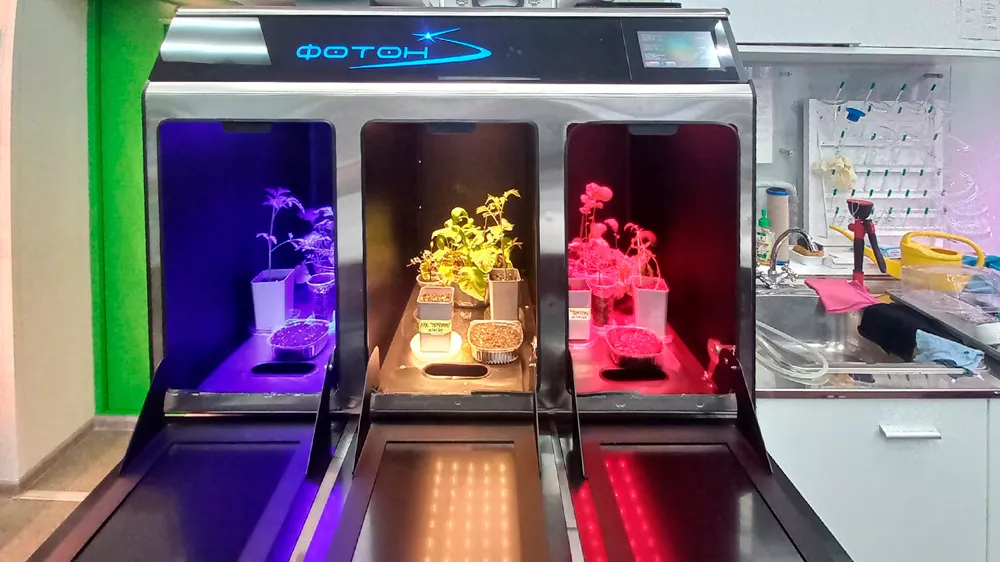

Установка ФОТОН представляет собой трехсекционную камеру со специальными программируемыми светодиодными светильниками с управляемым спектром для изучения влияния света на биологические объекты.

Специализированные светодиодные фитосветильники позволяют формировать сложные спектры освещения, влияющие на вегетативные и биохимические процессы в растениях. Независимое программное управление каждой группой светодиодов формирует свет с заданными характеристиками: интенсивность, спектр, время экспозиции. Фотон имеет три независимо управляемых ростовых камеры, где можно проводить три эксперимента одновременно.
Оборудование может применяться для разработки технологий эффективного выращивания растений в условиях искусственного освещения и других исследований влияния спектра света на рост растения.

Видео

Фотон общий видеоролик

  Основные преимущества
·          Установка имеет три ростовых испытательных камеры для изучения влияния спектрального состава света на растения высотой до 95 см.
  ·          Наличие трех ростовых, независимых друг от друга и окружающей среды, камер позволяют смоделировать индивидуальное для каждой камеры освещение и произвести оценку эффективности типов, соотношений и комбинаций спектров по биометрическим и биохимическим показателям растений.
  ·          Предусмотрена возможность работы светильников в однопериодном режиме (день/ночь). Время включения, продолжительность освещения, режим и переходы с режима на режим устанавливаются на панели управления для каждой из камер.
  ·          Система управления установки Фотон позволяет создать сценарий работы каждой камеры. Сценарий работы определяет время включения и отключения освещения, параметры текущего режима освещения, переход из режима в режим по заданному оператором графику.
  ·          Каждая камера оснащена системой вентиляции с восходящим потоком воздуха.
  ·          Возможность формировать спектры с заданными интенсивностями в различных диапазонах с изменением освещения во времени позволяют проводить сложные эксперименты по физиологии и биохимии растений и получать результаты для направленного воздействия на конкретные культуры и фазы развития.


 Применение
  ·          Изучение закономерностей совокупного влияния света, генетических и биохимических факторов на жизнедеятельность биологических объектов.
  ·          Разработка теоретических основ получения максимальных откликов сельскохозяйственных культур на воздействие светового излучения.
  ·          Изучение влияния искусственных условий на жизнедеятельность биологических объектов, в основе которых лежат процессы фотосинтеза.
  ·          Разработка технологических основ создания средств комплексного управления развитием растений, обеспечивающих повышение производительности сельскохозяйственных культур.
  ·          Проведение других экспериментов с применением технологий фотонного управления развитием растений.

Примеры спектров, используемых в различных сценариях установки «Фотон»



Технические характеристики*

Модель	ФОТОН Спектр-4-100
Назначение	Проведение исследовательских работ по изучению влияния спектрального состава света на рост и развитие растений
Каркас	Металлический
Материал каркаса	Нержавеющая сталь с порошковым покрытием
Наружные габариты, (ШхГхВ), мм	1202 (±10) х 855 (±10) х 1468 (±10)
Размер каждой испытательной камеры, (ШхГхВ), мм	399х764х1079
Количество испытательных камер	Не менее 3
Изолированный внутренний объем каждой испытательной камеры	Наличие, изолированный от внешних источников света и друг от друга
Вентиляция внутреннего объёма каждой испытательной камеры	Наличие
Дверца доступа каждой испытательной камеры	Наличие
Защита от прямого попадания света через щели в рабочий объём камеры	Наличие
Отверстия для отвода избытка влаги и вентиляции	Наличие, в нижней части каждой камеры
Вентиляционно-дренажные отверстия	Наличие, с защитой от прямого попадания света в рабочий объем испытательной камеры
Вентиляционные отверстия для отвода избытков тепла	Наличие, в верхней части каждой камеры
Управление освещением	С помощью панели управления
Панель управления	Встроенный сенсорный дисплей
Диагональ дисплея, дюймов	Не менее 7
Язык панели управления	Русский
Возможность установки пользовательского режима работы	Наличие, с сохранением в памяти установки
Возможное количество создания пользовательских новых установок	Не менее 32
Работа каждой камеры в индивидуальном режиме	Наличие
Автоматический переход из режима в режим по заданному времени.	Наличие
Автоматический режим «день-ночь»	Наличие
Светодиодный светильник в каждой камере	Наличие, с изменяемыми спектральными характеристиками
Площадь светового поля каждого светильника	Не менее 80% от площади потолка каждой камеры
Состав светильника	Не менее 4 типов светодиодов
Общее количество светодиодов в каждом светильнике, шт.	Не менее 200
Защитная линза светодиода	Наличие, с углом раскрытия не менее 25 градусов
Спектральный диапазон с максимальной интенсивностью потока фотонов светодиодов первого типа, нм	От 410 до 450
Спектральный диапазон с максимальной интенсивностью потока фотонов светодиодов второго типа, нм	От 655 до 665
Спектральный диапазон с максимальной интенсивностью потока фотонов светодиодов третьего типа, нм	От 720 до 740
Спектральный диапазон потока фотонов светодиодов четвертого типа, нм	От 420 до 720
Спектральный диапазон с максимальной интенсивностью потока фотонов светодиодов четвертого типа, нм	От 440 до 450 и от 520 до 660
В светильнике светодиоды одного типа объедены в группу	Наличие
Управление каждой группой	По протоколу DMX
Интенсивность света при 100% интенсивности	Не менее 150 ммоль/м2 при любом режиме работы
Возможность задания интенсивности света каждой группы светодиодов от 0 до 100%	Наличие, для каждого режима работы
Автоматическое включение и выключение освещения по заданному оператором графику работы	Наличие, с ежедневным повторением цикла
Максимальная мощность каждого светильника, Вт	Не более 150
Электропитание системы	220-230 В (AC)
Требуемая мощность системы	Не больше 500 Вт
Номинальная частота сети	50 Гц
Масса изделия, кг	166
Гарантия производителя, год	1
Страна производства	Россия

*Производитель оставляет за собой право изменять технические характеристики продукции без предварительного уведомления, с целью улучшения качества.


Фотон. Фотографии, видеоматериалы

Награды, декларации соответствия

Печатные материалы, благодарственные письма и др. о ФОТОНе

Благодарственное письмо от Федерального государственного бюджетного научного учреждения «Федеральный научный центр овощеводства» (ФГБНУФНЦО), ВНИИССОК Моск. обл.

А. В. Волков .«Установка «Фотон» – это новые возможности в Агрофотонике».  Опубликовано: материалы международной конференции «Арктика 2020. Шельфовые проекты и устойчивое развитие регионов»., С. 36-37, 2020 г.

Е.А. Домблидес. Отчет по тестированию установки «Фотон» для изучения влияния спектрального состава света на рост растений исполнение Фотон СПЕКТР-3, 2021 г.
