Бокс биологической безопасности 2 класса Esco AС2 (тип A2)

Ламинарные боксы биологической безопасности второго класса Airstream Class II благодаря использованию ULPA фильтров высокой очистки на входе и на выходе обеспечивают надежную защиту оператора, продукта и окружающей среды в лаборатории. Боксы оснащены ECM вентиляторами, приводимые в движение двигателем постоянного тока, что позволяет экономить до 70% электроэнергии по сравнению с асинхронным двигателем. Автоматическая компенсация воздушного потока.

Модели оснащены панелью управления с жк диплеем и микропроцессорным контроллером на базе процессора Sentinel™ Gold с системой сигнализации. Внешние и внутренние окрашенные поверхности обработаны антимикробным покрытием.

Для связи бокса с компьютером и обновления программного обеспечения предусмотрен интерфейсный порт RS 232. Панель управления с ЖК дисплеем обеспечивает удобство работы с боксом.

Основные преимущества:
• Энергосбережение
• Компактный
• Стабильный ламинарный поток
• Низкий уровень шума и эргономичный дизайн

>Фильтрация воздуха:
• Защиту продукта и оператора обеспечивают два высококачественных U15 фильтра ULPA с эффективностью очистки 99,9998% для MPPS и 99,9999% для частиц размером 0,3 мкм и 0,12 мкм (даны для типичного проникновения). Средняя продолжительность срока службы ULPA фильтра составляет 3 года (в зависимости от условий окружающей среды и времени ежедневной эксплуатации).
• Чистота рабочей зоны соответствует классу ISO Class 3 по стандарту ISO 14644.1 (эквивалентные требования Class 1 по стандарту US FS 209E), что в 100 раз превышает требования часто используемого другими производителями аналогичных боксов класса Class 5 (Class 100 по US FS 209E).
• Уникальная технология, основанная на использовании специальных микроволоконных минискладчатых фильтров ULPA без сепаратора уменьшает энергозатраты, обеспечивает дополнительную однородность ламинарного потока, улучшает защиту продукта, препятствует кросс-контаминации. Компактные фильтры удобны в техническом обслуживании.
• Защитная рама с герметичным уплотнителем предотвращает возможные механические повреждения ULPA фильтра. Съемный диффузор воздушного потока осуществляет дополнительную защиту фильтра, а также способствует однородности нисходящего потока очищенного воздуха.

Схема воздушных потоков

Воздухозабор осуществляется через отверстия, расположенные по всей длине переднего края рабочей поверхности бокса. Пути прохождения поступающего воздуха (зеленые стрелки):сначала ниже уровня рабочей поверхности, далее за задней стенкой. Возможность смешивания в рабочей зоне воздушных потоков поступающего внешнего воздуха и чистого воздуха исключена.
Воздух, прошедший ULPA фильтр (ULPA-фильтр на входе), вертикальным потоком (т.н. «нисходящий поток» или «поток на входе») поступает в рабочую зону (синие стрелки), обеспечивая защиту продукта от возможных загрязнений, передаваемых воздушным путем. Однородность нисходящего потока определяется предельными отклонениями скорости ±20% от средней скорости воздушного потока. Однородность потока гарантирует отсутствие кроссконтаминации между предметами, расположенными в разных местах рабочей зоны. Ближе к рабочей поверхности воздушный поток разделяется на фронтальный и задний потоки. Фронтальный поток проходит через фронтальную решетку воздухозабора и далее под рабочей поверхностью, задний поток уходит из области рабочей зоны через решетку воздухозабора задней стенки бокса. Далее воздухопотоки за задней стенкой поднимаются к вентиляторной системе. Для боксов S-серий существует дополнительный, третий, выход нисходящего потока очищенного воздуха. Он проходит на высокой скорости через дополнительные решетки воздухазабора в боковых стенках бокса и служит дополнительным защитным барьером как от внешней так и внутренней контаминации. Собирающийся выше рабочей зоны воздух далее распределяется следующим образом. 35% всего объема воздуха проходит очистку одним ULPA-фильтром (ULPA-фильтр на выходе) и выходит в окружающую среду. 65% проходят очистку другим ULPA-фильтром (ULPA-фильтр на входе) и возвращаются в рабочую зону. Таким образом, рециркуляция воздуха в данном типе боксов биологической безопасности составляет 2/3 объема.
Дополнительная безопасность оператора может быть достигнута подключением бокса биологической безопасности к внешней вытяжке с помощью негерметичной муфты (опция). Такое подключение регламентируется стандартом NSF49. Подключение к вытяжке особенно рекомендовано при работе с летучими токсическими химическими веществами, некоторые из которых не могут быть в полном объеме задержаны ULPA фильтром на выходе.

>Основные особенности:
• Удобный доступ в рабочую зону составляет 17,3 см (20,3 см от высоты рабочей поверхности). Глубина щелей решетки воздухозабора минимизирована для максимального приближения рабочей поверхности бокса к оператору.
• Съемный подлокотник с закругленными углами по всей длине рабочей поверхности облегчает работу оператора и позволяет избежать блокирования руками оператора решетки воздухозабора.
• Все компоненты рабочей зоны устойчивы к коррозии, количество выступов сведено к минимуму. Все соединения, углы и стыки легко очищаются.
• Встроенные лампы дневного света с электронным управлением обеспечивают равномерное освещение всей рабочей поверхности, не вызывая усталости глаз оператора.
• Скользящая безрамная фронтальная панель обеспечивает оператору улучшенный обзор рабочей зоны. Верхняя часть поднимающегося стекла размещается в специальном изолированном отсеке для предотвращения возможности вынесения адгезивных биосубстанций в окружающую среду.
• Сбалансированная фронтальная панель легко поднимается и опускается благодаря газовым амортизаторам.
• Долговечная рабочая поверхность из нержавеющей стали легко очищается. Гарантировано отсутствие ржавчины и возможность накопления загрязнений.
• Рабочая поверхность (цельная или разделенная) имеет особый дизайн заднего края. Скругленные углы по всей длине рабочей поверхности максимально облегчают очистку, а решетки воздухозабора гарантируют отсутствие кроссконтаминации и возможность появления «мертвых углов».
• Под рабочей поверхностью располагается легко очищаемый сливной поддон, предназначенный для сбора любой пролитой в боксе жидкости.
• Дополнительными опциями являются электророзетки, УФ лампа, сервисные краны, IV-штатив (стальной штатив с крючками для размещения внутривенных пакетов) и т.п. Электророзетки располагаются на задней стене рабочей зоны бокса. Количество розеток зависит от длины рабочей поверхности выбранной модели бокса(см. чертеж).

>Дополнительные особенности Е-серий:
• Боковые панели из закаленного стекла не пропускает УФ лучи, что особенно важно для защиты оператора при включенной УФ лампе. Стеклянные панели являются более прочным и надежным материалом по сравнению с часто используемыми пластиковыми панелями.
• Составная рабочая поверхность выполнена из нержавеющей стали. Каждая секция рабочей поверхности представляет собой цельнолитую деталь без выступов, что максимально облегчает очистку. Любая секция может быть приподнята для облегчения очистки поддона.
• Каждая секция может быть также индивидуально вынута для облегчения очистки сливного поддона и/или автоклавирования.

>Дополнительные особенности S-серий:
• Вся область рабочей зоны выполнена из нержавеющей стали, что облегчает очистку.
• Цельная рабочая поверхность выполнена из нержавеющей стали. Цельнолитой лист без выступов максимально удобен для очистки. Рабочая поверхность может быть легко приподнята для облегченного доступа к сливному поддону.
• Дополнительные мини-решетки воздухозабора, расположенные непосредственно за стеклом фронтальной скользящей панели устраняют возможность появления «мертвых зон».

>Конструкционные особенности:
• Несущая конструкция бокса и декоративные панели выполнены из гальванизированной стали.
• Основной каркас выдерживает высокие механические нагрузки и обеспечивает полную герметичность конструкции.
• Все детали бокса имеют покрытие из специальной порошковой эмали, которая обеспечивает высокую стойкость к дезинфицирующим агентам, являясь при этом более экологически чистой альтернативой обычным лакокрасочным покрытиям.
• Центробежный вентилятор с прямым приводом не требует дополнительной смазки; энергосберегающий двигатель позволяет сократить расходы на электроэксплуатацию. Запатентованная уникальная конструкция системы вентиляторов с крыльчаткой обратной кривизны позволяет достичь абсолютной ламинарности воздушного потока, уменьшить энергозатраты и понизить привычные традиционные уровни шума и вибрации.
• Встроенный регулятор скорости на полупроводниках превосходит все стандартные ступенчатые аналоги благодаря наличию радиочастотного и шумового фильтра и позволяет устанавливать любые значения от нуля до максимума.
• Система самобалансировки воздушных потоков позволяет автоматически поддерживать необходимое соотношение выходящего воздуха и рециркулирующего воздуха на протяжении всего срока службы фильтра.
• Согласно эксклюзивному дизайну камеры бокса Dymanic Chamber™ все детали, которые могут подвергаться загрязнению, расположены  или окружены зонами низкого давления. Таким образом, в случае повреждения внешних поверхностей бокса, предотвращается возможная утечка и гарантируется дополнительная безопасность оператора.
• Безопасность работы в боксе не нарушается даже при частично или полностью вынутых секциях рабочей поверхности.
• Бокс поставляется полностью готовым к работе. Необходимое условие начала работы - включение в электросеть.

>Эксплуатационные особенности:
• Все электрокомпоненты соответствуют стандартами UL. Каждый выпускаемый бокс проходит полную программу тестирования на электробезопасность. Электросистема боксов соответствует стандартам IEC 610101-1, EN 61010-1 и UL 61010А-1 и CSA C22.2 No.1010.1-92.
• Все потенциально опасные зоны боксов отмечены красным цветом для обеспечения дополнительной безопасности оператора.
• Для освещения бокса используются лампы дневного света с мгновенным включением, что достигается использованием современных электронных трансформаторов.
• Минимальное время для ремонта узлов и агрегатов бокса обеспечивается отсутствием необходимости проведения его предварительной деконтаминации.
• Ремонт электрических компонентов бокса максимально упрощен благодаря их размещению за одной легко открывающейся панелью. Все электрические соединения выполнены быстросъемными, что значительно уменьшает время на замену отдельных блоков.
• Большинство компонентов бокса могут быть демонтированы  без использования инструментов. В комплект поставки бокса входит набор необходимого инструмента, запасных деталей и т.д.
• Под рабочей поверхностью имеется специальный порт (технологическое отверстие) с заглушкой для тестирования эффективности работы фильтра аэрозольным методом.
• В зоне отработавшего воздуха расположена ловушка, предотвращающая случайное попадание в вентилятор нежелательных мелких предметов.
• Техническое обслуживание фильтра и вентилятора облегчается наличием легкосъемной панели доступа, смонтированной на передней стенке бокса.

Порт RS 232

Для связи бокса с компьютером и обновления программного обеспечения предусмотрен интерфейсный порт RS 232. Панель управления с ЖК дисплеем обеспечивает удобство работы с боксом

Контрольная панель

Модели оснащены панелью управления с жк диплеем и микропроцессорным контроллером на базе процессора Sentinel™ Gold с системой сигнализации. Внешние и внутренние окрашенные поверхности обработаны антимикробным покрытием.

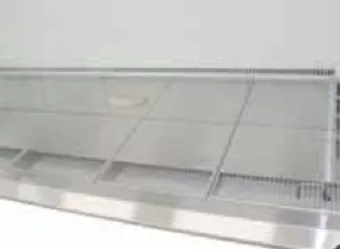

Удобная в очистке разделенная рабочая поверхность (присутствует в моделях AC2-S и AC2-D)

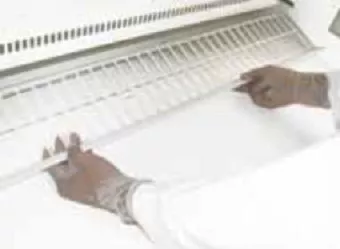

Приподнятый подлокотник

Помогает предотвратить блокирование решетки, сохраняя структуру лабинарного потока. Обеспечивает работу оператора в удобной позе.

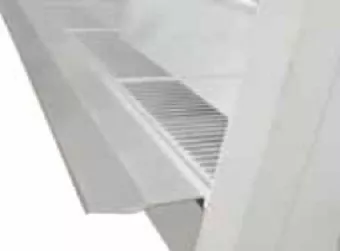

Съемный бумажный пылеуловитель

>
• Легко чистится
• Можно установить с дополнительным фильтром предварительной очистки

Экономичный ECM электродвигатель

>
• Двигатель ECM наиболее энергоэффективный для боксов биологической безопасности второго класса (70% экономии энергии по сравнению с использованием асинхронного двигателя).
• Обеспечивает стабильный поток воздуха, несмотря на колебания напряжения в здании и нагрузки на фильтр.
• Ночной режим обеспечивает понижение энергопотребления на 60%.

Соответствие международным стандартам

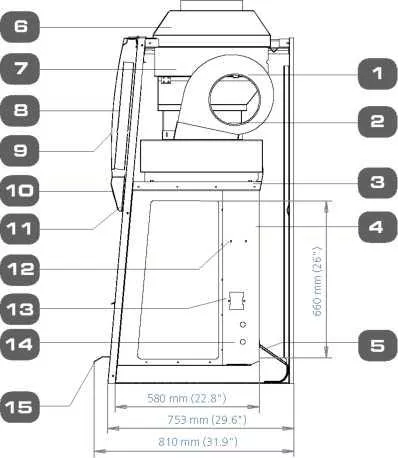

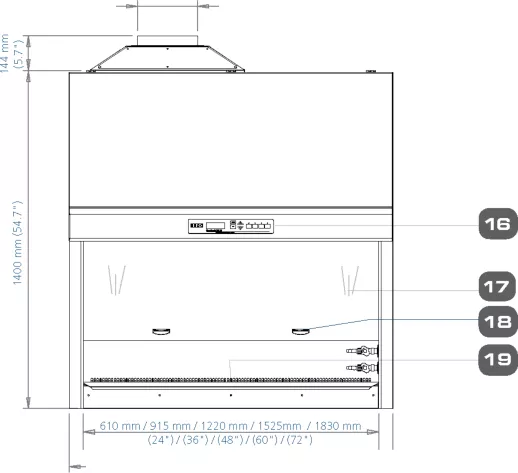

AC2 схематический чертеж

1. ECM вентилятор
2. Второй вентилятор для вытяжки (AC2-D & AC2-G)
3. ULPA IH14 фильтр для нисходящего потока
4. UV лампа (опция)
5. Съемный бумажный уловитель (с опциональным префильтром)
6. Рукав для подключения к вытяжке здания (опция)
7. ULPA I H14 Filter выходящего воздушного потока
8. Панель с электроникой
9. Изогнутая передняя панель
10. Контрольная панель с ЖК дисплеем
11. T5 флуоресцентные лампы
12. IV Bar Retrofit Kit provision
13. Electrical outlet Retrofit Kit provision (1 on each side)
14. Service Fixture Retrofit Kit Provision (2 on each side)
15. Эргономичный двухпозиционный подлокотник из нержавеющей стали
16. Esco Sentinel™ Gold микропроцессорная контрольная панель
17. Опускающееся стекло из нержавеющей стали
18. Эргономичный подлокотник
19. Рабочая поверхность их нержавеющей стали

Сводная таблица по моделям боксов биологической безопасности 2 класса Airstream

Технические характеристики:

Технические характеристики:

Опции и аксессуары

Рукав для подключения к внешней вытяжке

Таблица для подбора рукава для подключения к вытяжке (опция)

>Подставка под бокс
• Модель с фиксированной выстой: доступны модели высотой 711 мм (28 ") или 864 мм (34"), с регулировочные ми ножками или на роликах со стопорами
• Подставка с регулируемыми телескопическими ножками: подъем от 660 мм до 960 мм (26 "до 37,8"), 25 мм (1 ") приращение
• Подставка с регулируемыми телескопическими ножками на роликах со стопорами, подъем от 660 мм до 880 мм (26 "до 34,6"), 25 мм (1 ") приращение
• Подставка с регулируемыми телескопическими ножками на электроприводе, подъем от 711 мм до 864 мм (28 "до 34"), с регулировочные ми ножками или на роликах со стопорами

Электрические розетки (устанавливаются внутри бокса для подключения оборудования

>Электрические розетки
• Европейская / Worldwide
• Типы розеток С, D, Е, F, G, H, I
• Североамериканский стиль

>Принадлежности для боксов
• Бактерицидные УФ-лампы (253,7 нм), с таймером для оптимизации срока службы ламп и особой необходимости экспозиции
• ПВХ подлокотники, для удобства работы оператора, легко чистятся. Размер: 712 мм (28 ")
• Эргономичный лабораторный стул ( лабораторного класса, ISO Класс 5 ), спиртоустойчивый, переменная высота варьируется от 395 до 490 мм (15,6 "до 19,3")
• Эргономичная подставка для ног с регулируемой высотой, с противоскользящим химически стойким покрытием. Рекомендуется для правильной осанки.
• Стальной стержень из нержавеющей с крючками, максимальная общая нагрузка 6 кг (13 фунтов)
