REMIUM СЕРИЯ Esco Labculture (LA2-E) класс II тип A2 Biological Safety Cabinet (E-Series)
Ламинарные боксы биологической безопасности второго класса Esco Labculture (LA2) (E-Series) (тип А2) обеспечивают надежную защиту продукта, оператора и окружающей среды. В конструкции бокса используются экономичные бесшумные ECM двигатели и лучшие разработки ESCO за более 25 лет опыта в области биобезопасности.
Два складчатых ULPA фильтра обеспечивают эффективность фильтрации 99,999% для частиц размером от 0,1 до 0,3 микрон. Фронтальная панель имеет наклон 10 градусов, обеспечивая максимальный уровень комфорта оператору. Рабочая зона выполнена из нержавеющей стали, отсутствие винтов и разъемов в рабочей зоне облегчает процедуру очистки бокса после работы. Корпус бокса выполнен из гальванизированной стали с белым антимикробным покрытием Isocide ™.
Модели оснащены программируемым микропроцессорным управлением на базе процессора Sentinel™ Gold и портом RS 232 для связи бокса с компьютером и обновления программного обеспечения. Панель управления с ЖК дисплеем обеспечивает удобство работы с боксом.
Основные преимущества
Высокая энергоэффективность благодаря использованию ECM двигателя последнего поколения
Высокий уровень безопасности, подтвержденный международными сертификатами: NSF / ANSI 49 , EN 12469 , SFDA YY0569 , JIS K3800
Технические преимущества
· Экономичные ECM двигатели последнего поколения производства США
· Отрицательное давление в пленум полостях окружает загрязненную камеру с положительным давлением
· Долговечные ULPA фильтры входящего и выходящего воздуха (IEST-RP-CC001.3) с эффективностью 99,999% для частиц размером от 0,1 до 0,3 мкм
· Отсутствие винтов или разъемы в рабочей зоне облегчает простоту очистки и обеззараживания
· Цельная задняя стенка с скругленными углами обеспечивает возможность тщательной очистки и обеззараживания
· Беспотенциальный релейный порт позволяет осуществлять мониторинг работы вентилятора
· Антимикробное покрытие Esco ISOCIDETM на всех окрашенных поверхностях сводит к минимуму загрязнение и риск контаминации
· В режиме ожидания бокс снижает энергопотребление при сохранении безопасного режима работы

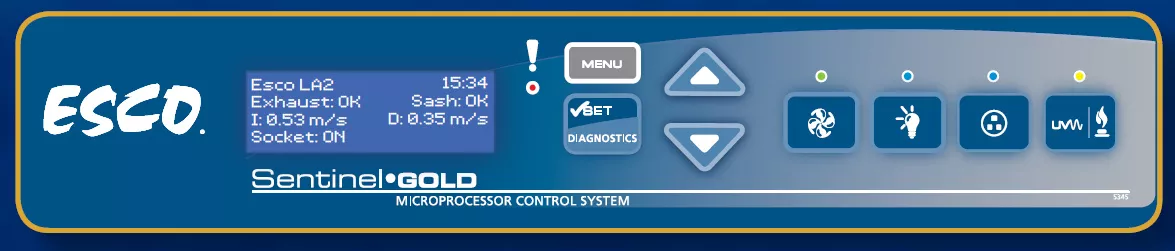

Контрольная панель
На фронтальной панели бокса установлена контрольная панель с ЖК дисплеем, работающая на основе микропроцессора Sentinel™ Gold. Клавишные переключатели работы вентиляторов, УФ лампы и механический таймер отсчета времени работы УФ лампы обеспечивают возможность быстрого и простого управления вентилятором, лампой, контроля состояния фильтра.
Контрольная панель отображает всю информацию о работе бокса на одном экране. Имеется режим «Быстрый старт» для быстрого начала работы.
Механический таймер работы УФ лампы
Механический таймер работы УФ лампы позволяет задавать время экспозиции (в минутах или часах). Данная функция продлевает время жизни УФ лампы.
Порт RS 232
Для связи бокса с компьютером и обновления программного обеспечения предусмотрен интерфейсный порт RS 232.
Экономичный ECM электродвигатель
· Двигатель ECM является наиболее экономичным (70% экономии энергии по сравнению с использованием асинхронного двигателя)
· Обеспечивает стабильный поток воздуха, несмотря на колебания напряжения в здании и нагрузки на фильтр
· Ночной режим обеспечивает понижение энергопотребления на 60%
Технология ЕСМ
В технологии ECM используются бесщеточные синхронные электродвигатели с постоянными магнитами, которые управляются с помощью специальных регуляторов. Контроллер использует сигнал 0-10 Вольт постоянного тока, чтобы управлять частотой вращения вентилятора.
Бесщеточный электродвигатель состоит из ротора с постоянными магнитами, магнитные поля которого взаимодействуют с магнитными полями, производимыми обмотками статора. Передача тока осуществляется не с помощью механического коммутатора (скользящих контактов), а посредством электронной системы коммутации: один электронный контроллер (инвертор) запитывает статор двигателя и создает вращающиеся магнитные поля, что в свою очередь, определяет скорость вращения ротора. При работе бесщеточного двигателя образуется гораздо меньше тепла, чем при работе традиционных асинхронных двигателей. Кроме того, они имеют значительно меньшие механические потери, чем стандартные двигатели. Отсутствие щеток устраняет также основной источник электромагнитных помех.
Цельная стеновая панель
Цельная стеновая панель со скругленными углами обеспечивает лёгкость очистки . Есть возможность установки электррозеток
Цельная рабочая поверхность
Приподнятый подлокотник обеспечивает удобство работы оператора
Лоток под рабочей поверхностью выполнен из нержавеющей стали. Скругленные углы облегчают процедуру чистки бокса после работы.
Вентилируемый пленум и боковые стенки окружены отрицательным давлением, препятствующим выходу загрязненного воздуха за пределы бокса
Система фильтрации аналогична системе в боксе Esco Labculture (LA2) класс II тип A2
|
Синий - ULPA фильтрованный воздух Красный – потенциально зараженный воздух Зеленый – воздух из помещения
|
Приток окружающего воздуха проходит через переднюю решетку, не попадая в рабочую зону. Далее приток присоединяется половине нисходящего потока, чтобы создать переднюю воздушную завесу.
Объединенный поток воздуха проходит через канал на задней стене в направлении воздушного вентилятора.
Примерно 1/3 воздуха из пленума проходит очистку через фильтр ULPA
И выбрасывается в комнату. Остальные 2/3 воздушного потока проходит в виде нисходящего потока через ULPA фильтр в рабочую область в виде вертикального ламинарного потока воздуха для достижения чисоты рабочей зоны ISO Класс 3 и предотвращения перекрестного загрязнения.
Рядом с рабочей поверхности, нисходящий поток распадается.
Половина идет к передней решетке, вторая половина идет на заднюю решетку.
Небольшая часть входит в зоны захвата в сторону, чтобы предотвратить появление мертвых зон воздуха (маленькие синие стрелки).
Конструкция была оптимизирована для достижения большей производительности, и обеспечения защиты оператора и продукта.
Соответствие стандартам
|
Боксы биологической безопаспости |
Чистота воздуха |
Фильтрация |
Электробезопасность |
|
NSF / ANSI 49, USA EN 12469, Europe JIS K 3800, Japan** SFDA YY-0569, China |
ISO 14644.1, Class 3, Worldwide JIS B9920, Class 3, Japan JIS BS5295, Class 3, Japan US Fed Std 209E, Class 1 USA |
EN-1822 (H14), Europe IEST-RP-CC001.3, USA IEST-RP-CC007, USA IEST-RP-CC034.1, USA |
UL-C-61010A-1, USA CSA22.2, No.1010-192, Canada EN-61010-1, Europe IEC61010-1, Worldwide |
Технические характеристики
|
Labculture® Class II A2 |
LA2-3A1-E |
LA2-4A1-E |
LA2-5A1-E |
LA2-6A1-E |
LA2-8A1-E |
|
|
Номинальный размер, м |
0.9 |
1.2 |
1.5 |
1.8 |
2.4 |
|
|
Внешние р-ры (Ш x Г x В), мм |
1115 x 852 x 1540 |
1420 x 852 x 1540 |
1725 x 852 x 1540 |
2030 x 852 x 1540 |
2600 x 852 x 1540 |
|
|
Внутренние р-ры (Ш x Г x В), мм |
970 x 623 x 670 |
1270 x 623 x 670 |
1570 x 623 x 670 " |
1870 x 623 x 670 |
2440 x 623 x 670 |
|
|
Полезная рабочая площадь, м2 |
0.45 |
0.6 |
0.75 |
0.9 |
1.2 |
|
|
Рабочее открытие стекла, мм |
274 |
274 |
274 |
248 |
248 |
|
|
Средние значения скорости по потокам |
Входящий, м/с |
0.53 |
||||
|
Нисходящий, м/с |
0.35 |
0.35 |
0.35 |
0.33 |
0.33 |
|
|
Объемный расход |
Входящий, м2/ч |
424 |
555 |
686 |
724 |
945 |
|
Нисходящий, м2/ч |
628 |
822 |
1016 |
1210) |
1579 |
|
|
Выходящий, м2/ч |
424 |
555 |
686 |
724 |
945 |
|
|
Эффективность фильтрации ULPA |
>99,999% для частиц от 0,1 до 0,3 микрон, ULPA (IEST-RP-CC001.3 USA) |
|||||
|
Уровень шума, дБ |
NSF / ANSI 49 |
62.5 |
63 |
63.5 |
64 |
64.5 |
|
EN 12469 |
59.5 |
60 |
60.5 |
61 |
61.5 |
|
|
Освещенность на нулевом уровне, Лк |
> 1230 |
> 1400 |
> 1070 |
> 1230 |
> 1230 |
|
|
Конструкция |
Сталь с полимерным покрытием и нержавеющая сталь 304 (316 опция) |
|||||
|
Электропитание |
230 В |
4.5 A |
5.5 A |
5.7 A |
6 A |
6.5 A |
|
115 В |
9 A |
11 A |
11.5 A |
12 A |
13 A |
|
|
Номинальная мощность, Вт |
250 |
285 |
345 |
380 |
520 |
|
|
Вес нетто, кг |
243 |
283 |
350 |
426 |
580 |
|
|
Вес брутто, кг |
292 |
345 |
410 |
486 |
640 |
|
|
Размер упаковки, ШхГхВ, мм |
1200 x 950 x 1900 |
1550 x 950 x 1900 |
1950 x 950 x 1900 |
2150 x 950 x 1900 |
2720 x 950 x 1900 |
|
|
Объем груза в упаковке, м3 |
2.17 |
2.80 |
3.52 |
3.88 |
4.91 |
|
Аксессуары
|
Кат. № |
Описание |
|
SPL-_ A0 gen2 |
Регулируемые стойки. Для работы в положении «сидя». Регулировка от 28" до 30", для номинальных размеров боксов: 3,4,5,6. Пример: SPL-4 A0 gen2 для бокса номинальным размером 4 фута |
|
SPL-_B0 gen2 |
Регулируемая подставка, для работы в положении «стоя», регулируется до 34", для номинальных размеров боксов: 3,4,5,6. Пример: SPL-4B0 gen2 для бокса номинальным размером 4 фута |
|
SPC-_ A0 gen2 |
Подставка на колесиках, для работы в сидячем положении, 710 мм (28") Фиксированная высота, для номинальных размеров боксов: 3,4,5,6. Пример: SPC-4 A0 gen2 для бокса номинальным размером 4 фута |
|
SPC-_B0 gen2 |
Подставка на колесиках, для работы в положении стоя 860 мм (34") Фиксированная высота, для номинальных размеров боксов: 3,4,5,6. Пример: SPC-4B0 gen2 для бокса номинальным размером 4 фута |
|
STL-_A0 |
Телескопическая подставка с регулировкой от 28" до 36", для номинальных размеров боксов: 3,4,5,6. Пример: STL-4A0 для бокса номинальным размером 4 фута |
|
SPM-_A_ |
Стойка с гидравлическим электроподъемником с регулировкой от 28" до 36", для номинальных размеров боксов: 3,4,5,6. Пример: SPM-4A1 для бокса номинальным размером 4 фута |
|
SF-1_40 |
Сервисный светильник. Укажите на бланке заказа "_" для следующих сред: G: газ, V: вакуум, W: вода.
Пример: SF-1G40 для газа |
|
IV-XXXX |
Комплект включает в себя 6 крючков, Максимальная нагрузка 6 кг (13 фунтов) |
|
DAMPER 10 |
Воздушный клапан для всех боксов типа LA2. Диаметр х высоту = 249 х 249 мм. Помещается внутрь 10" канала |
|
ECO-LA2-_ |
Кожух для вытяжки для боксов типа LA2 |
|
ABBV-10 |
Клапан, предотвращающий эффект обратного потока (гидравлический удар) в канале выходящего воздуха. Диаметр 10"
|
|
DCN-BAG |
Пластиковый чехол для деконтаминации парами формальдегида. Подходит ко всем моделям БББ |
|
PORT |
Герметичный порт для прокладки кабеля, устанавливается на правой боковой стенке. Вмещает от 1 до 4 кабелей. Указать при заказе |
|
FOOT REST |
Эргономичная подставка для ног. Легко регулируется от 76 до 279 мм с шагом 25 мм, ширина 510 мм |
|
PVC ARM |
Подлокотник из ПВХ, легко очищается, длина 711 мм |
|
M-POUCH |
Место для установки микроскопа, устанавливается на заводе. При необходимости просьба указывать при заказе |
