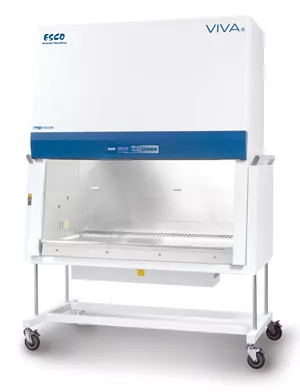

Станция c ламинарным потоком воздуха в рабочей зоне для работы с животными ESCO VA2

Ламинарные станции для работы с животными серии VA2 разработаны на базе бокса биологической безопасности второго класса типа А2 и создают локальную стерильную зону Class 3 по ISO 14644.1.
Большая область доступа в рабочую зону составляет 305 мм, что позволяет проводить работы с клетками практически всех лабораторных размеров. Два ULPA фильтра с типичной эффективностью очистки 99,9991% для MPPS, 99,9995% для частиц размером 0,3 мкм и 99,9994% для частиц размером 0,12 мкм. Одноразовый пре-фильтр с эффективностью удерживания 85%. Управление на базе современного микропроцессора Sentinel™,  акустическая и визуальная сигнализация, пароль администратора. Внутренние поверхности из нержавеющей стали. Лампы дневного света, 900 люкс.

Новое антимикробное покрытие  Isocide™ устраняет бактериальное загрязнение на внешних поверхностях на 99,9% в течение 24 часов.
Комплектация специальной подставкой на роликах и с гидравлическим подъемным механизмом позволяет регулировать высоту рабочей поверхности.
Пре-фильтр на основе активированного угля удаляет запахи.
Аксессуары: УФ лампа (253,7 нм), подлокотник (712 мм).
Опция: подставка на колесиках и гидравлическим подъемным механизмом.

Основные преимущества

• Защита оператора, продукта и окружающей среды достигается с помощью контролируемого притока, нисходящего потока и выпуска по аналогичной технологии Класса II типа А2 шкафа биобезопасности (подробно описано ниже).
• Класс 3 чистоты ISO воздуха в рабочей зоне в соответствии с ISO 14644.1 (эквивалент класса 1 в соответствии с Федеральным стандартом 209Е, в 100 раз чище, чем обычный класс 100 по классификации на шкафах, предлагаемых конкурентами).
• Одноразовый высококачественный фильтр предварительной очистки из полиэстера с 85% задерживаемостью, расположенный под рабочим лотком, удаляет крупные загрязнения и частицы.
• Технология мини-складчатого ULPA фильтра, работающего с типичной эффективностью >990999% в MPPS для 0,3 и 0,12 мкм обеспечивает лучшую защиту оператора, продукта и окружающей среды, чем обычные НЕРА фильтры. В этой станции 2 ULPA фильтра, 1 для нисходящего потока и 1 для выпускного воздушного потока.
• Микропроцессор Esco Sentinel™ позволяет оператору  легко получить доступ и управлять всеми функциями станции на ЖК экране. Звуковые и визуальные сигналы предупреждают оператора о небезопасном положении створки и низкой скорости воздушного потока (зафиксированного запатентованной технологией зондирования воздушного потока).
• Система гарантирует, что в случае отказа воздушного потока, станция автоматически выключается, чтобы обеспечить безопасность для оператора и окружающей среды.
• Антимикробное покрытие Esco Isocide™ предотвращает рост бактерий на поверхностях и повышает безопасность оператора.

Схема воздушных потоков:

Воздухозабор осуществляется через отверстия, расположенные по всей длине переднего края рабочей поверхности бокса. Воздух, прошедший ULPA фильтр (ULPA-фильтр на входе), вертикальным нисходящим потоком поступает в рабочую зону, обеспечивая защиту продукта.  Ближе к рабочей поверхности воздушный поток разделяется на фронтальный и задний потоки. Существует также дополнительный выход нисходящего потока очищенного воздуха (маленькие синие стрелки).  Собирающийся выше рабочей зоны воздух частично проходит очистку ULPA-фильтром на выходе и выходит в окружающую среду или проходит очистку ULPA-фильтр на входе и возвращаются в рабочую зону. Фильтр на основе активированного угля устраняет все запахи.

Чертеж

Описание к чертежу:

1-ULPA-фильтр на выходе; 2- вентилятор; 3- ULPA-фильтр на входе (с наклоном); 4- угольный префильтр, 5- универсальная электророзетка, 2 шт., 6- блок электроники, 7- лампа дневного света, 8- ступенчатые монтажные крепления для дополнительного оборудования (универсальных кранов и т.п.), по 2 на каждой стоне,  9- цельнолитая рабочая поверхность из нержавеющей стали, 10- подлокотник из нержавеющей стали, 11- управление на базе микропроцессора Sentinel™, 12- фронтальная скользящая панель из ламинированного закаленного стекла, 13- боковые и задняя стенки из нержавеющей стали, 14- съемная панель для технического доступа

Регулировка ламинарной станции VA2 по высоте:

Ламинарную станцию для работы с животными VA2 рекомендуется размещать на специальной подставке на роликах и с гидравлическим подъемным механизмом, что позволяет регулировать высоту рабочей поверхности.
Рисунок слева – показаны размеры максимальной высоты общей конструкции.
Рисунок справа – показаны размеры общей конструкции при полностью опущенной подставке. Данное положение рекомендовано для безопасного передвижения по коридорам, холлам и через дверные проемы.

Технические характеристики
