Передвижной чистый модуль AWTech «ПЧМ СОЮЗ»

U.S. Federal Standard 209E (9/1992) Eng	Класс чистоты по ГОСТ Р ИСО 14644-1-2002	Пределы максимальных концентраций (частицы/м3 воздуха) частиц размером, равным и большим приведенного, мкм
								0,1	0,2	0,3	0,5	1	5
			ИСО 1	10	2	-	-	-	-
ИСО 2	100		24	10	4	-	-
1	ИСО 3	1 000	237	102	35	8	-
10	ИСО 4	10 000	2 370	1 020	352	83	-
100	ИСО 5	100 000	23 700	10 200	3 520	832	29
1 000	ИСО 6	1 000 000	237 000	102 000	35 200	8 320	293
10 000	ИСО 7	-	-	-	352 000	83 200	2 930
100 000	ИСО 8	-	-	-	3 520 000	832 000	29 300
1 000 000	ИСО 9	-	-	-	35 200 000	8 320 000	293 000

Видео



Конструкция ПЧМ СОЮЗ
ПЧМ СОЮЗ - это сборно-разборная отдельно-стоящая конструкция не имеет потолочного крепления и может передвигаться по помещению благодаря наличию поворотных роликовых колес на опорах. Базовая конструкция ПЧМ - это модель минимальных размеров с одним фильтромодулем.
Предусмотрена возможность соединения базовых модулей (блоков) до необходимого в каждом конкретного случая размера требуемой чистой зоны. Опционально возможно изготовление ПЧМ по индивидуальным размерам заказчика.
Каждый блок ПЧМ СОЮЗ представляет собой рамную конструкцию. Каркас из металлического профиля выполнен из стали с порошковым покрытием. Опционально возможно изготовление из нержавеющей стали. Необходимая степень чистоты локальной чистой зоны достигается рассчитываемым количеством фильтромодулей, закрепляемых на потолке каркаса. С помощью вентилятора фильтромодуля создается ламинарный поток НЕРА (опционально ULPA) -фильтрованного воздуха внутри рабочей зоны. Лампы дневного света и, по запросу, бактерицидные УФ лампы, располагаются на потолке каркаса. Оставшаяся часть потолка модуля закрывается металлическими панелями. Боковые стенки закрываются ламелями (узкими виниловыми полосками, располагающимися внахлест по внешнему периметру каркаса локальной чистой зоны). Ламели закрепляются на верхней планке каркаса, спускаясь от потолка конструкции и заканчиваясь в 20 см от уровня пола. В зависимости от задач заказчика, ламели могут быть затемненными (светонепроницаемыми), иметь антистатическую защиту, пожаробезопасное исполнение, защиту от УФ-излучения. Опционально боковые стенки могут быть выполнены из жёстких материалов.

Условия заказа
ПЧМ СОЮЗ поставляется в разобранном виде.
Для заказа ПЧМ СОЮЗ необходимо предоставить информацию о необходимом классе чистоты и размерах (включая высоту потолка существующего помещения) обустраиваемой чистой зоны.

Технические характеристики:
Для примера приведены технические характеристики ПЧМ СОЮЗ-9-3036 с дополнительной защитой от ультрафиолетового излучения.

Модель	СОЮЗ-9-3036 с защитой от УФ
Материал каркаса	Сталь с порошковым покрытием
Количество фильтромодулей, шт.	9
Регулировка скорости вращения вентилятора фильтромодуля	Ступенчатое, индивидуальные регуляторы
Уровень шума, дБ	Менее 65
Ламинарность воздушного потока внутри рабочей зоны	Наличие
Основной фильтр	НЕРА
Префильтр	G4 (опция)
Флуоресцентные лампы, шт.	3
Бактерицидные УФ-лампы, шт.	1

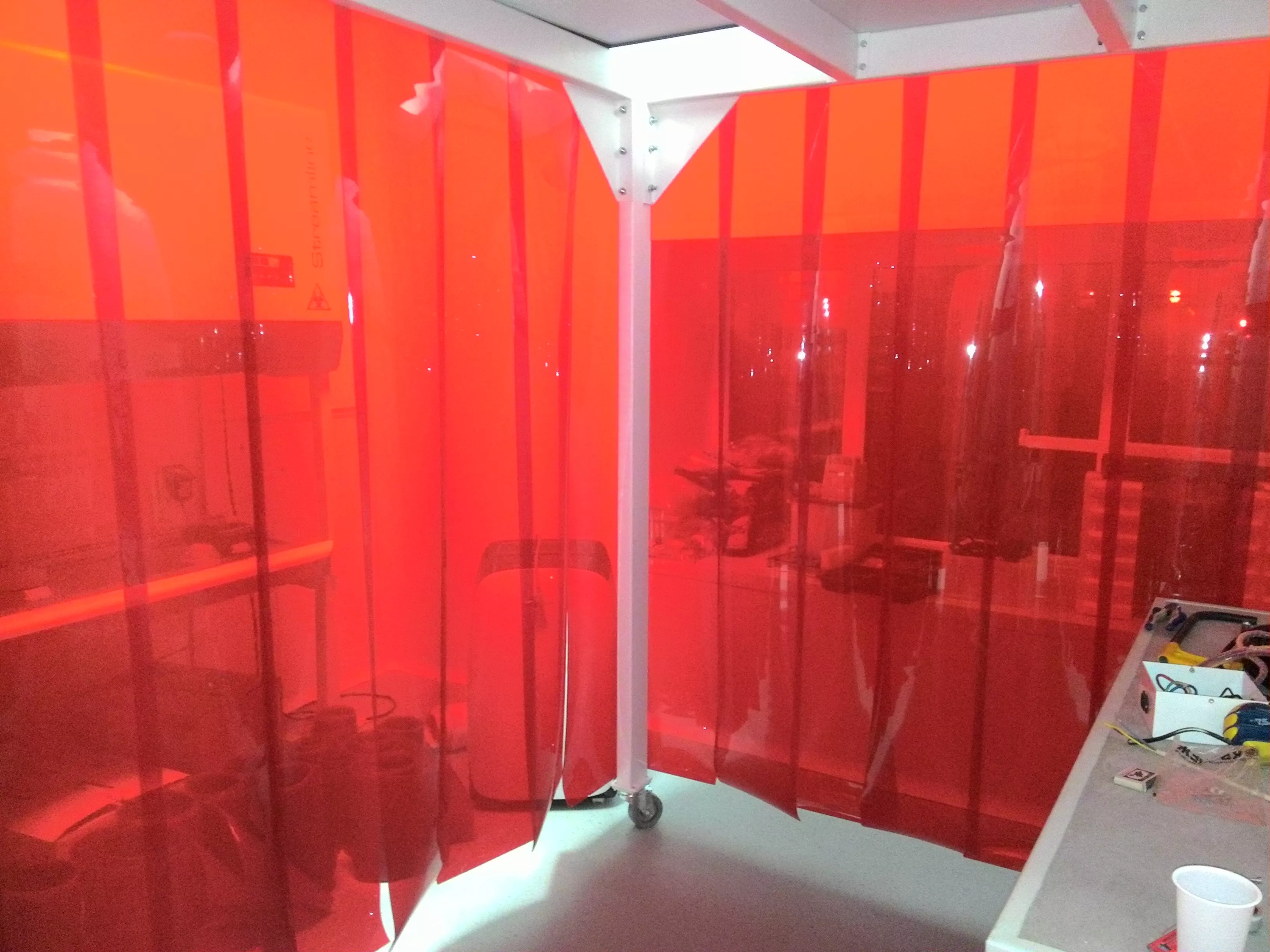

Боковые стенки	Ламели (цвет – красный)
Защита от УФ-излучения	Наличие
Антистатическая защита	Наличие
Расстояние от нижнего края ламелей до пола, мм	200
Внутренняя высота потолка, мм	2066
Размеры в собранном виде (с фильтромодулем), Д х Ш х В, мм	3585 х 2958 х 2445
Опоры	Четыре поворотных роликовых колеса

Пример реализации
РГП «Центр санитарно-эпидемиологической экспертизы»  Медицинский центр Управления Делами Президента Республики Казахстан. Республика Казахстан, г. Астана.






ООО «ЛЭНС-Фарм» (ВЕРОФАРМ), Россия.








В России стандарты проектирования, строительства и эксплуатации чистых производственных помещений регламентирует ГОСТ Р ИСО 14644.
Чистое помещение — это помещение, в котором контролируется счетная концентрация аэрозольных частиц, и которое построено и используется так, чтобы свести к минимуму поступление, генерацию и накопление частиц внутри помещения, и в котором, при необходимости, контролируются другие параметры, например, температура, влажность и давление (ISO 14644-1).
Область применения чистых помещений постоянно расширяется, охватывая все новые области промышленности, науки и техники. Чистые помещения незаменимы в таких областях как:
Фармацевтическая промышленность;
Биомедицинские исследования;
Биотехнологические разработки;
Точное приборостроение;
Оптическая промышленность;
Микроэлектроника;
Производство полупроводников;
Авиационная промышленность;
При классификации чистых помещений рассматривают частицы с нижними пороговыми размерами от 0,1 до 5,0 мкм. Класс чистоты чистого помещения определяется предельно допустимым числом частиц в одном кубометре воздуха, соответствуя, таким образом, классам от 1 до 9 (по ISO 1464). Зонирование чистых помещений на локальные участки по классам чистоты является основополагающей задачей при строительстве и обустройства всего комплекса чистых помещений.
Организация передвижных (мобильных) локальных чистых зон, обеспечивающих необходимый класс чистоты на производстве или в лаборатории, является эффективным и инновационным технологическим решением. Так как планировка помещений должна соответствовать логической последовательности производственных операций и требованиям по чистоте, а также сводить к минимуму возможность загрязнений, передвижные локальные чистые зоны с заданным классом чистоты могут быть компактно установлены в существующих помещениях, что максимально снижает затраты на оснащение, а сборная конструкция и легкость перемещения на роликовых колесах позволяют максимально гибко оптимизировать технологический процесс.
