Воздушные шлюзы для чистых помещений представляют собой самостоятельные конструкции с дверями для входа и выхода, а также с системой обдува потоком фильтрованного воздуха во внутреннем пространстве. Они предназначены для сведения к минимуму количества частиц загрязнений при входе в чистые помещения.
Воздушные шлюзы для чистых помещений представляют собой самостоятельные конструкции с дверями для входа и выхода, а также с системой обдува потоком фильтрованного воздуха во внутреннем пространстве. Применяются в технологии чистых помещений для предотвращения проникновения механических частиц и микроорганизмов при переходе персонала из одного помещения в другое.

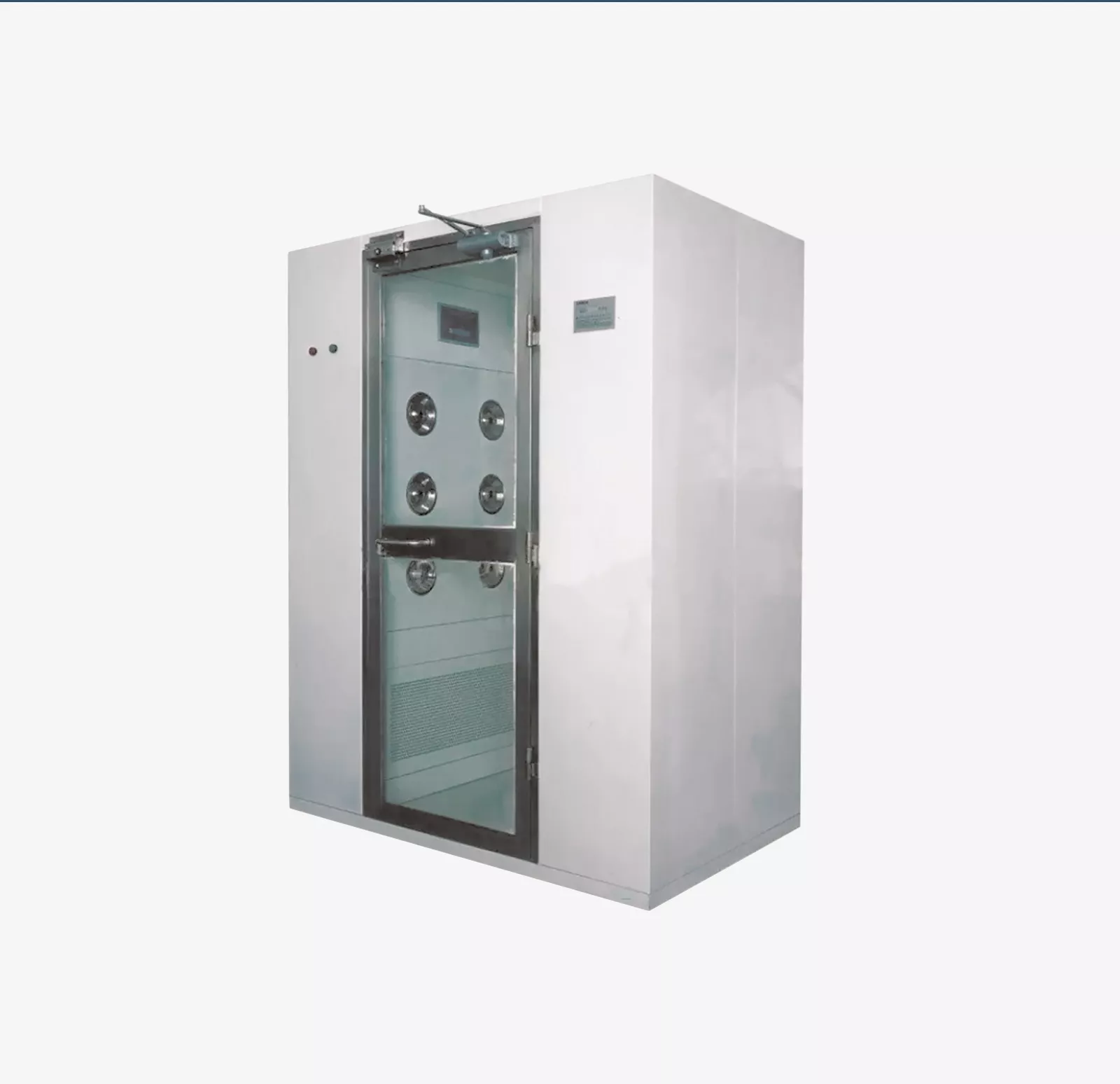

Проходной персональный воздушный шлюз «ПОРТАЛ» с боковым обдувом – это высокотехнологичное оборудование, обеспечивающее надлежащее перемещение персонала между зонами различного класса чистоты в строгом соответствии с нормами, правилами и требуемыми технологическими условиями. Воздушный шлюз «ПОРТАЛ» применяется в технологии чистых помещений для предотвращения проникновения механических частиц и микроорганизмов при переходе персонала из одного помещения в другое.
Видео
Принцип работы
Основной принцип работы воздушного шлюза – это 100% рециркуляция воздуха и создание направленных воздушных струй во внутреннем пространстве, обдувающих находящийся там персонал со скоростью 15 – 25 м/с.
Забор воздуха происходит в нижней части внутреннего пространства через воздухозаборную решетку, воздушный поток вентилятором направляется через высокоэффективный HEPA фильтр на обдувочные сопла, создающие направленные воздушные струи.
Варианты исполнения воздушного шлюза ПОРТАЛ
- ПОРТАЛ-1.1 (одностворчатая дверь, обдув с одной стороны).
- ПОРТАЛ-1.2 (одностворчатая дверь, двусторонний обдув).
- ПОРТАЛ-2.1 (двухстворчатая дверь, обдув с одной стороны).
- ПОРТАЛ-2.2 (двухстворчатая дверь, двусторонний обдув).
Поставляется в разобранном виде.
Воздушные шлюзы применяются в технологии чистых помещений в следующих областях: фармацевтическая промышленность; биомедицинские исследования; биотехнологические разработки; точное приборостроение; оптическая промышленность; микроэлектроника; производство полупроводников; авиационная промышленность; лакокрасочная промышленность и др.
Ключевые преимущества
• Управление на русском языке.
• Широкие возможности адаптации под конкретные задачи пользователя.
Технические характеристики
Модель | ПОРТАЛ-1.1 |
Внешние размеры (ШхГхВ), мм | 1250х1000х2050 |
Внутренние размеры (ШхГхВ), мм | 800х920х1930 |
Скорость воздушного потока, м/с | 15-25 |
Обдувочные сопла, шт. | 6 |
Длительность режима обдува | 10 сек (предустановлено), возможно изменение |
Пропускная способность (чел./цикл) | 1 |
Скорость прохождения персонала (чел./мин) | 4 |
Рециркуляция воздуха, % | 100 |
Эффективность фильтрации – основной фильтр: | Более 99,99% при 0,3 мкм |
Эффективность фильтрации – префильтр: | Удерживание 85%, эффективность 20% |
Фильтрующие элементы: | Основной фильтр: НЕРА-фильтр |
Префильтр: | Одноразовый не моющийся фильтр из полиэфирного волокна |
Максимальный уровень шума при начальной скорости потока, дБ: | ≤ 55 |
Освещение | Светодиодное, 36 Вт |
Материал корпуса | 1,5 мм гальванизированная сталь, покрытие из белой порошковой эмали с последующей термообработкой |
Двери | Двери шлюза выполнены из ПВХ или алюминия, оснащены окном, доводчиком и электрозамками. |
Мощность в режиме работы/ожидания, Вт | 550/60 |
Вес нетто, кг | 355 |
Транспортный размер в разобранном виде, мм | 2180х1150х900 |
1. Герметичное исполнение;
2. Датчик присутствия;
3. Система ограничения доступа;
4. Исполнение из нержавеющей стали
Чертеж

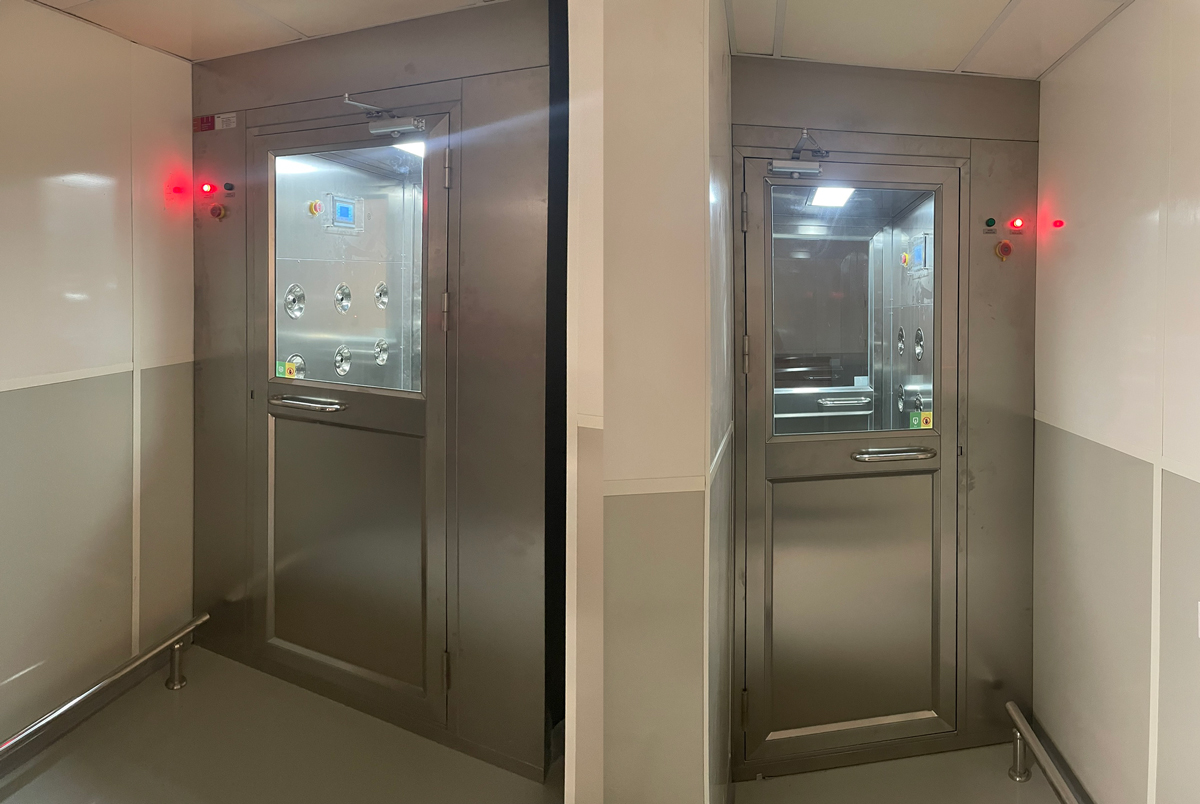

Пример реализации
ООО «ЛЭНС-Фарм» (ВЕРОФАРМ), Россия
