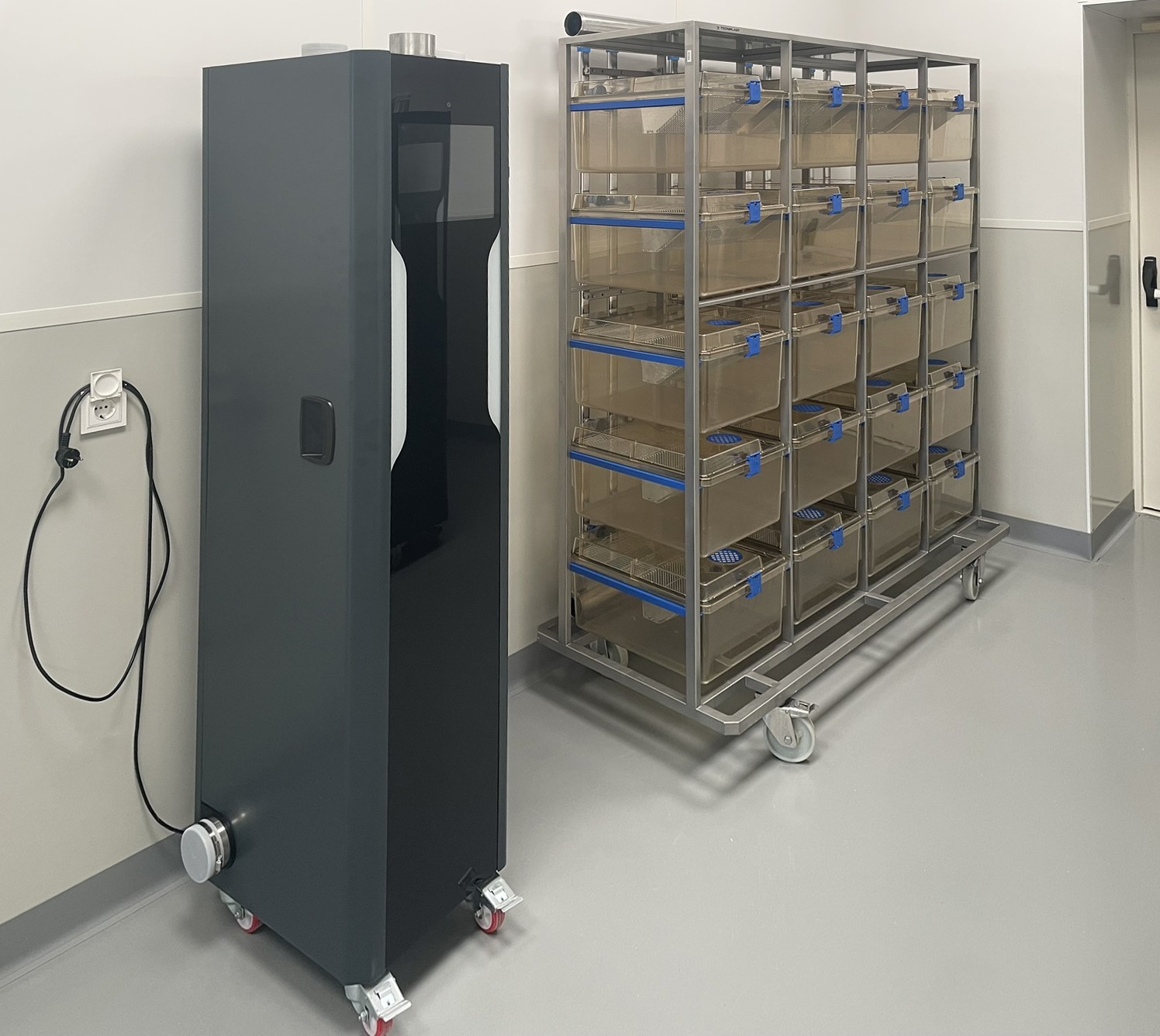

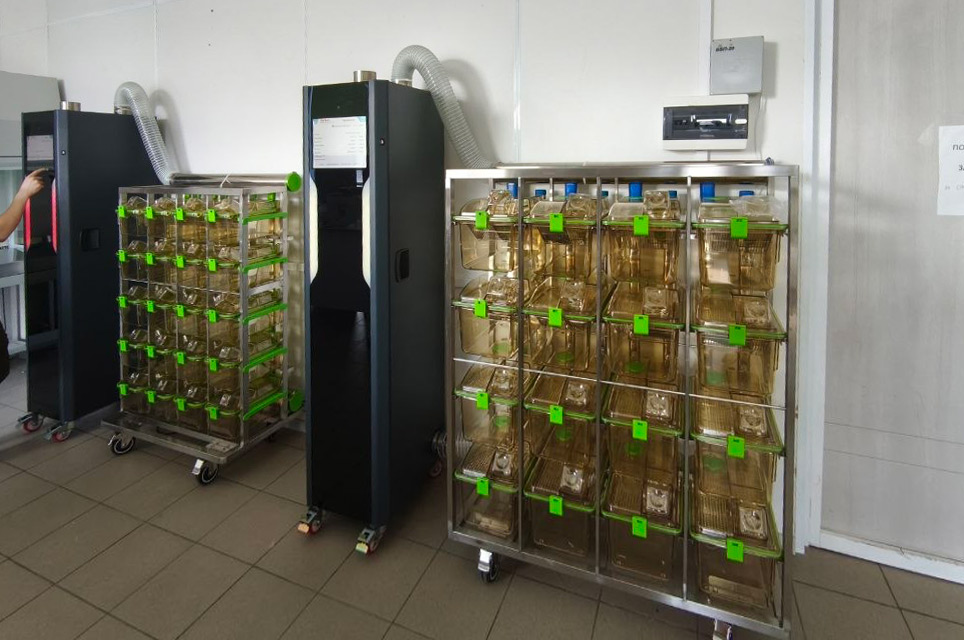

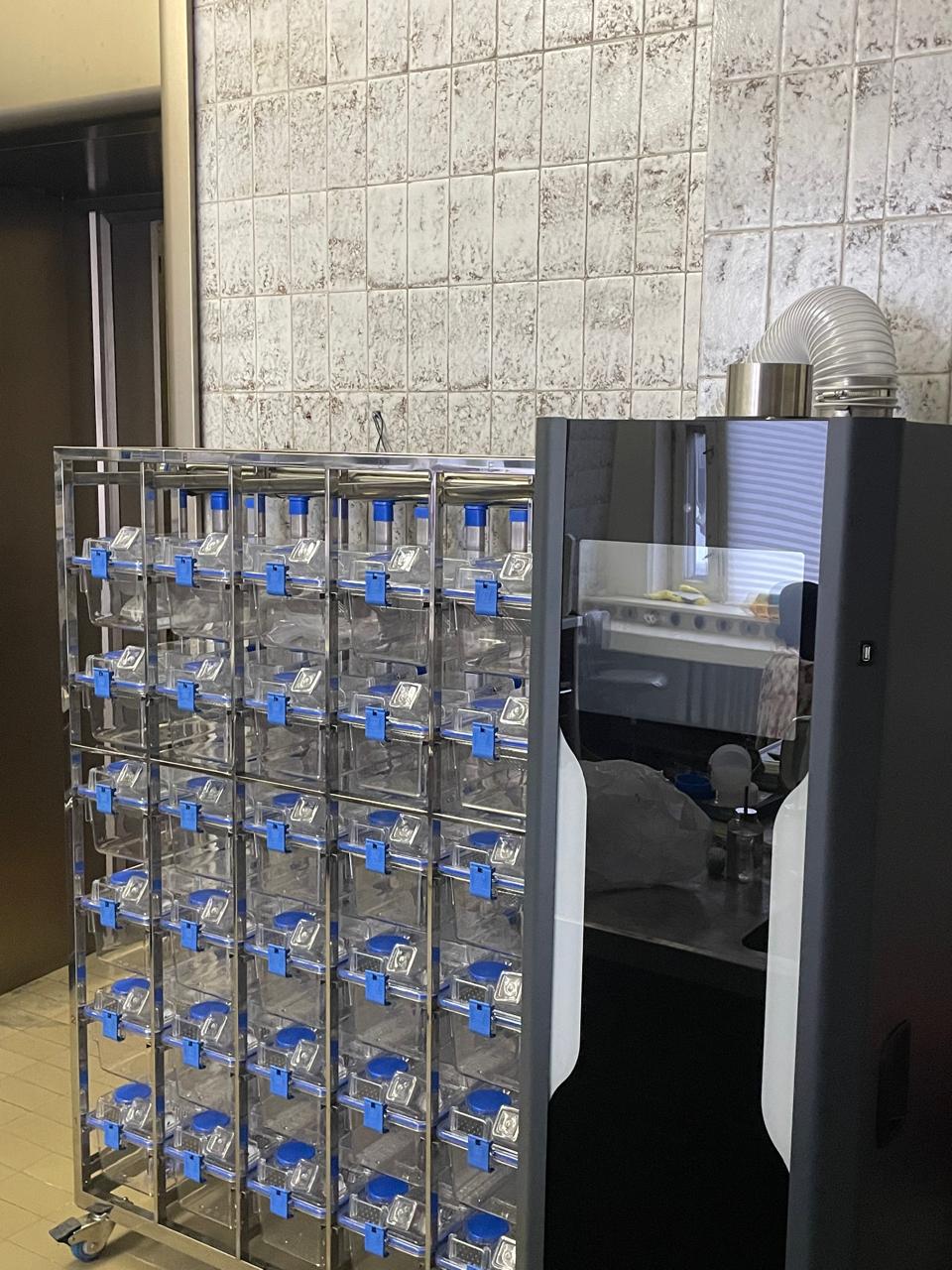

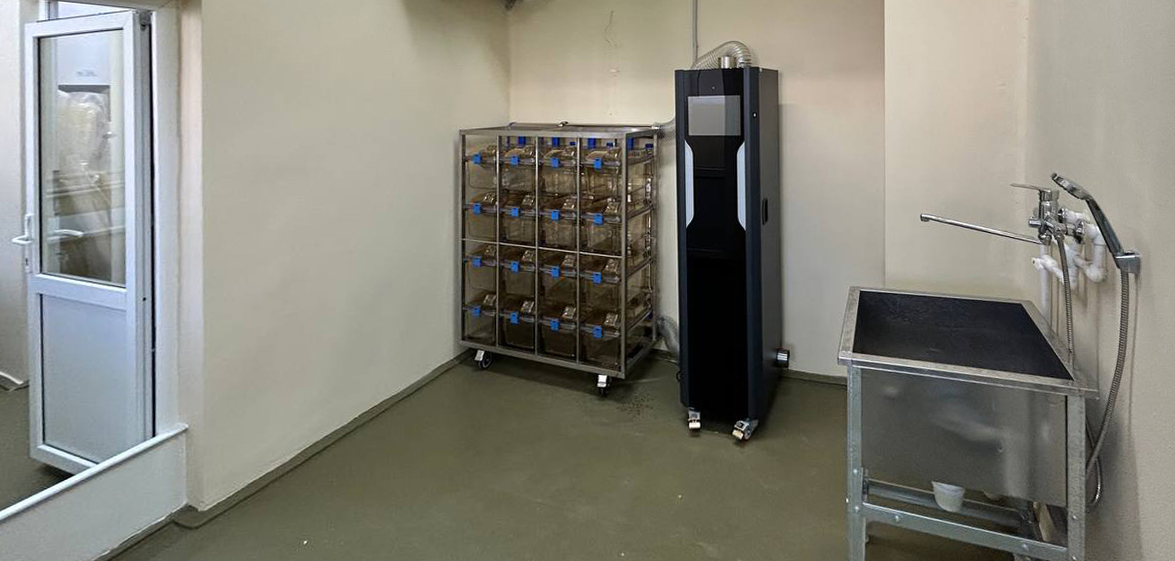

Система ИВК представляет собой вентиляционный блок ВЕНТ-БИО-2М и присоединяемый к нему один или несколько стеллажей с IVС клетками (а ассортименте стеллажи и клетки для лабораторных мышей, крыс, морских свинок, кроликов).
Системы индивидуально вентилируемых клеток (ИВК) ВЕНТ-БИО-2М предназначены для содержания лабораторных зараженных животных и животных SPF-категории. Такие системы позволяют избежать контаминации животных или персонала, защищают от пыли и аллергенов, способствуют созданию оптимального микроклимата в каждой отдельной клетке.

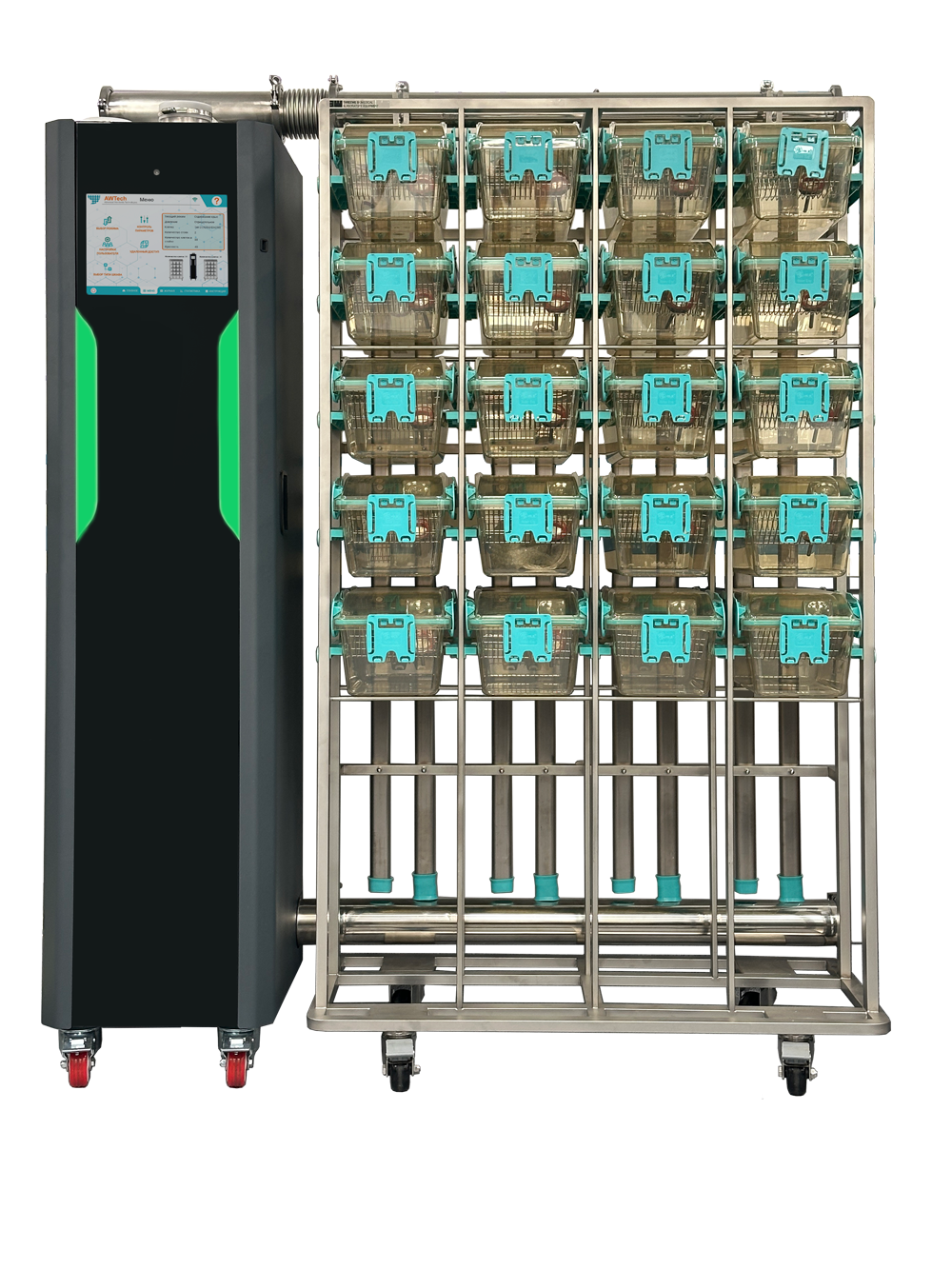

Система ИВК представляет собой вентиляционный блок ВЕНТ-БИО-2М и присоединяемый к нему один или несколько стеллажей с IVС клетками. Ссылка на модель предыдущего поколения: ВЕНТ-БИО-1М
Видео
Основные преимущества
-
Блок ВЕНТ-БИО-2М имеет два режима работы, что позволяет создавать необходимый барьер: с избыточным давлением внутри клеток для защиты животных от внешних факторов, либо с разряжением внутри клеток для предотвращения попадания патогенов в окружающую среду.
-
Вентиляционный блок Вент-Био-2М совместим со ИВК стеллажами большинства производителей. При подключении стеллажа с клетками пользователь задает соответствующую конфигурацию в редакторе параметров клеток на сенсорной панели управления.
-
Система управления с обратной связью контролирует воздушный поток и давление.
-
Измерение температуры, влажности, кратность воздушного потока. Оповещение о критических значениях этих параметров.
-
Фотоэлектрический датчик фиксирует освещенность помещения
-
Интерфейс на русском и английском языках.
-
Возможность подключения стеллажей с клетками с двух сторон вентиляционного блока.
-
Предусмотрена возможность сохранения всех измеряемых параметров на внешнем носителе, а также подключение к компьютеру через USB порт.
-
Удаленное управление оборудованием по Bluetooth каналу с помощью планшета с соответствующим программным обеспечением (Опция).
-
Интерфейс панели управления содержит все необходимые настройки и встроенную подробную инструкцию пользователя.
-
Система SMS оповещения отправляет уведомления на мобильный телефон пользователя: об ошибках, напоминание о кормлении, напоминание о смене поилок, напоминание о замене клеток.
-
Для обеспечения бесперебойной работы системы при отключении питания блок Вент-Био-2М снабжен встроенным аккумулятором.
-
Система Bag-in Bag-out (BIBO) - для безопасной замены фильтров.
Режимы работы
-
Режим избыточного давления в клетках создает максимально безопасные условия для животных.
-
Режим пониженного давления в клетках обеспечивает безопасность персонала исключая возможность попадания зараженного воздуха в помещении лаборатории.
Панель управления
Блок ВЕНТ-БИО-2М оснащен панелью управления с сенсорным экраном. На дисплее отображаются значения кратности воздухообмена, температуры, объема потока воздуха и относительной влажности, а также выбранный режим работы (давление выше или ниже атмосферного). Система обратной связи контролирует воздушный поток и давление. На экран выводятся сообщения о работе и состоянии вентиляционной системы. Языки интерфейса: русский или английский. Опционально может быть установлен дополнительный язык.
Интерфейс панели управления Вент-Био-2М позволяет просматривать протоколы по всех параметрам системы с графиками и журналами:
- Журнал ошибок – фиксирует все ошибки системы
- Журнал операций - фиксирует все операции по каждому отдельному пользователю
- Журнал пользователей – фиксирует все посещения по каждому отдельному пользователю
- Предусмотрена возможность установки ограничений на просмотр журналов.
Безопасность
- Система паролей предотвращает несанкционированное изменение параметров в меню.
Уровни доступа:
- пользовательский,
- системный администратор
- авторизованный сервисный инженер.
- Вентиляционный блок оборудован системой безопасной замены фильтров Bag-in Bag-out (BIBO).
Сохранение данных и удаленный контроль
Предусмотрена возможность сохранения всех измеряемых параметров на внешнем носителе и/или на ПК. Для подключения к компьютеру блок ВЕНТ-БИО-2М оснащен разъемом USB, что позволяет проводить техническое обслуживание, обновлять программируемый контроллер и вводить данные. Для удаленного управления вентиляционным блоком предусмотрен планшет, полностью дублирующий панель управления (опция).
Валидация
Специальные порты доступа позволяют проводить проверку надлежащей работы системы вентиляционного блока: тестирование фильтров, скорости воздухообмена и давления. Валидационный центр АНО «АВТех» осуществляет работы по валидации/квалификации систем индивидуально вентилируемых клеток (ИВК).
Технические характеристики
|
Модель |
ВЕНТ-БИО-2М |
|
Тип функционирования |
Положительное/избыточное (+) или отрицательное/разреженное (-) давление |
|
Перепад давления, на уровне «микроизолятор» / «окр. среда», Па |
+20…+50 / -20…-50 |
|
Габаритные размеры* (ШхГхВ), мм |
450 х 511 х 1874 |
|
Материал |
Корпус: сталь с полимерным покрытием. Воздуховод: нержавеющая сталь марки AISI 304 |
|
Замена фильтра отработанного воздуха |
Без контакта с окружающей средой |
|
Максимальный уровень шума, дБ |
50 |
|
Предварительный фильтр приточного воздуха |
Класс G4 |
|
Предварительный фильтр отработанного воздуха |
Класс G4 |
|
Тип фильтра приточного / отработанного воздуха |
HEPA (класс Н13, Н14) |
|
Панель управления |
Цветной сенсорный экран |
|
Язык интерфейса |
Русский / Английский. Дополнительные языки как опция |
|
Диагональ экрана, дюйм |
12 |
|
Тип ЖК-дисплея |
Сенсорный |
|
Тип подсветки экрана |
Светодиодный |
|
Интерфейс |
USB |
|
Возможность подключения к внешней системе вентиляции |
Наличие, через зонд |
|
Возможность использования с разными комбинациями клеток / типов стеллажей |
Наличие |
|
Контроль за объемом потока (приточного и отработанного воздуха) |
Датчик скорости потока (2 шт.). На дисплее отображаются объемный расход и кратность воздухообмена |
|
Датчик температуры |
Наличие |
|
Датчик влажности |
Наличие |
|
Bluetooth |
Наличие |
|
Планшет для удаленного управления оборудованием |
Опционально |
|
SMS оповещение |
Наличие |
|
Конструкция опор |
4 поворотных колеса, 2 из них с фиксаторами |
|
Возможность автономной работы оборудования при отключении электропитания |
От 30 мин до 3 часов |
|
Максимальная электрическая мощность, Вт |
300 |
|
Электропитание |
220 В, 50 Гц |
|
Кабель электропитания |
Длина 2,5 м |
|
Вес, кг |
103 |

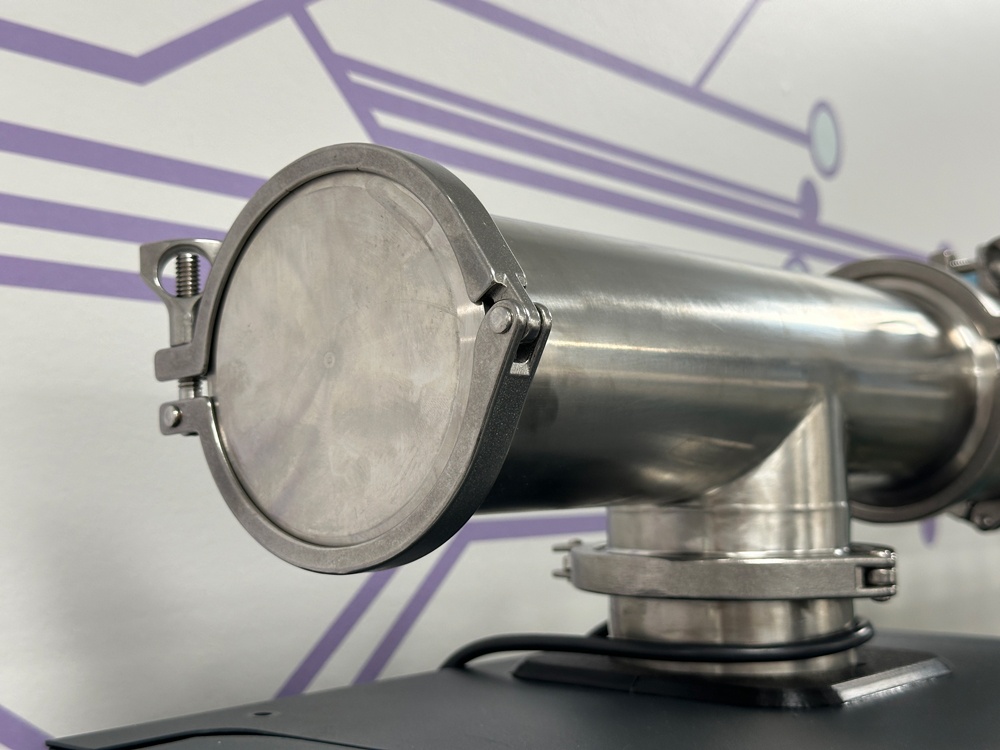

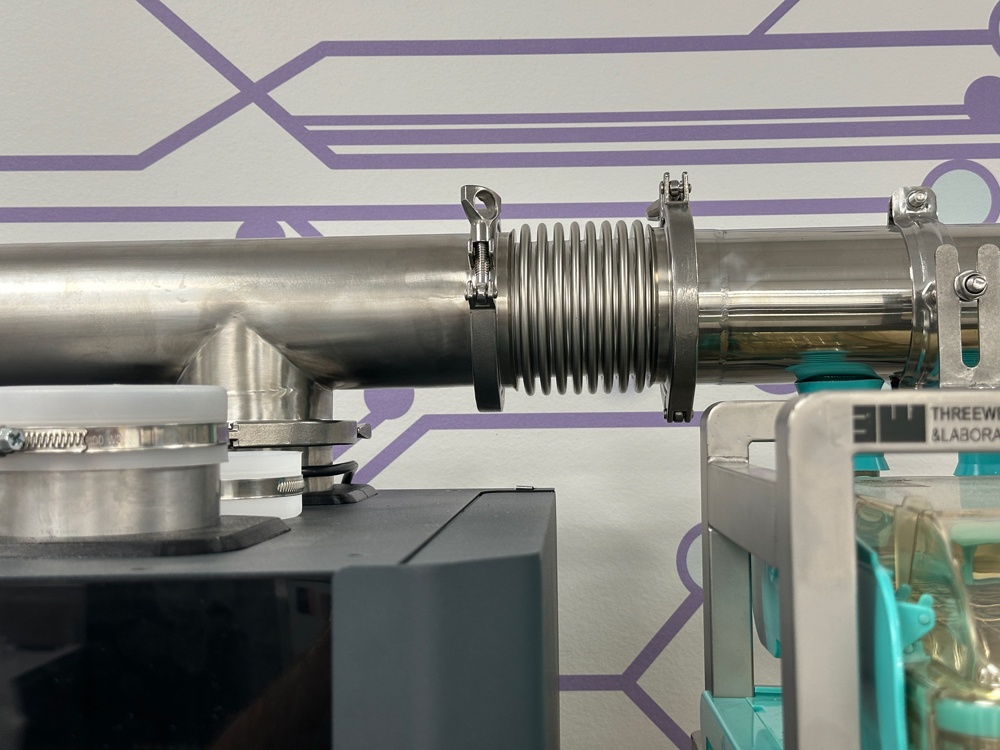

* - с учетом всех выступающих частей, в том числе с патрубком – разветвителем для подключения стеллажей с обеих сторон блока.
Клетки и стеллажи для систем ИВК
Клетки для систем индивидуальной вентиляции клеток (ИВК) для содержания лабораторных крыс, мышей, морских свинок, кроликов изготовлены из поликарбоната (PC), полисульфона (PCU) или полиэфиримида (PEI)., автоклавируются при разных температурах.
Совместимы с системой индивидуальной вентиляции клеток ВЕНТ-БИО-1М, ВЕНТ-БИО-2М. В зависимости от предполагаемой температуры автоклавирования подбирается материал из которого изготовлены клетки.
|
Пластик |
Температура автоклавирования, °C |
|
Полсульфон (Polysulfone / PSU) |
121 |
|
Полиэфиримид (Polyetherimide / PEI) |
121 |
Клетки могут быть укомплектованы решётками и поилками, крышки представляют собой колпаки с фильтрами. Диаметр входного и выходного отверстия для воздуха 20 мм.
Клетки полностью разборные, что обеспечивает возможность эффективной чистки и мойки.
IVC клетки и стеллажи для содержания лабораторных мышей
|
IVC клетки для мышей |
Система индивидуально вентилируемых клеток |
Размер стеллажа, ШхГхВ, мм |
|
Габаритные размеры: 325х210х180 мм. Доступны модели из PC, PSU, PEI.
Пример: комплектация со стеллажом на 20 клеток для мышей
|
20 клеток, 5 рядов х 4 клетки | 970х510х1470 |
|
30 клеток, 6 рядов х 5 клеток |
1200x510x1690 |
|
|
36 клеток, 6 рядов х 6 клеток |
1430x510x1690 |
|
|
42 клетки, 7 рядов х 6 клеток |
1430x510x1750 |
|
|
56 клеток, 7 рядов х 8 клеток |
1890x510x1750 |
|
|
60 клеток, 6 рядов х 5 клеток х 2 стеллажа |
1200x510x1690x2 |
|
|
72 клетки, 6 рядов х 6 клеток х 2 стеллажа |
1430x510x1690x2 |
|
|
84 клетки, 7 рядов х 6 клеток х 2 стеллажа |
1430x510x1750x2 |
|
|
112 клеток, 7 рядов х 8 клеток х 2 стеллажа |
1890x510x1750x2 |
|
| 126 клеток, 9 рядов х 7 клеток х 2 стеллажа | 1570х780х2020х2 |
IVC клетки и стеллажи для содержания лабораторных мышей и крыс
|
IVC клетки для мышей и крыс |
Система индивидуально вентилируемых клеток |
Размер стеллажа, ШхГхВ, мм |
|
Габаритные размеры: 420х240х240 мм Также доступны модели из PC, PSU, PEI.
Пример: комплектация со стеллажом на 20 клеток для мышей и крыс
|
16 клеток, 4 ряда х 4 клетки |
1140x600x1590 |
|
20 клеток, 5 рядов х 4 клетки |
1140x600x1750 |
|
|
25 клеток, 5 рядов х 5 клеток |
1400x600x1750 |
|
|
30 клеток, 5 рядов х 6 клеток |
1680x600x1750 |
|
|
32 клетки, 4 ряда х 4 клетки х 2 стеллажа |
1140x600x1590x2 |
|
|
40 клеток, 5 рядов х 4 клетки х 2 стеллажа |
1140x600x1750x2 |
|
|
50 клеток, 5 рядов х 5 клеток х 2 стеллажа |
1400x600x1750x2 |
|
|
60 клеток, 5 рядов х 6 клеток х 2 стеллажа |
1680x600x1750x2 |
IVC клетки и стеллажи для содержания лабораторных крыс
|
IVC клетки для крыс |
Система индивидуально вентилируемых клеток |
Размер стеллажа, ШхГхВ, мм |
|
Габаритные размеры: 470х312х260 мм. Доступны модели из PC, PSU, PEI.
Пример: комплектация со стеллажом на 25 клеток для крыс
|
20 клеток, 5 рядов х 4 клетки |
1380x650x1950 |
|
25 клеток, 5 рядов х 5 клеток |
1720x650x1950 |
|
|
30 клеток, 5 рядов х 6 клеток |
2020x650x1950 |
|
|
40 клеток, 5 рядов х 4 клетки х 2 стеллажа |
1380x650x1950x2 |
|
|
50 клеток, 5 рядов х 5 клеток х 2 стеллажа |
1720x650x1950x2 |
|
|
60 клеток, 5 рядов х 6 клеток х 2 стеллажа |
2020x650x1950x2 |
IVC клетки и стеллажи для содержания лабораторных морских свинок
|
IVC клетки для морских свинок |
Система индивидуально вентилируемых клеток |
Размер стеллажа, ШхГхВ, мм |
|
Габаритные размеры: 500х360х280 мм Доступны модели из PC, PSU, PEI.
Пример: комплектация со стеллажом на 16 клеток для морских свинок
|
16 клеток, 4 ряда х 4 клетки |
1590x680x1590 |
|
20 клеток, 4 ряда х 5 клеток |
1980x680x1590 |
|
|
25 клеток, 5 рядов х 5 клеток |
1980x680x1910 |
|
|
30 клеток, 5 рядов х 6 клеток |
2420x680x1910 |
|
|
32 клетки, 4 ряда х 4 клетки х 2 стеллажа |
1590x680x1590x2 |
|
|
40 клеток, 4 ряда х 5 клеток х 2 стеллажа |
1980x680x1590x2 |
|
|
50 клеток, 5 рядов х 5 клеток х 2 стеллажа |
1980x680x1910x2 |
|
|
60 клеток, 5 рядов х 6 клеток х 2 стеллажа |
2370x680x1910x2 |
IVC клетки и стеллажи для содержания лабораторных кроликов
|
IVC клетки для кроликов |
Система индивидуально вентилируемых клеток |
Размер стеллажа, ШхГхВ, мм |
|
Габаритные размеры: 590х470х440 мм Доступны модели из PC, PSU.
Пример: комплектация со стеллажом на 6 клеток для кроликов
|
6 клеток, 3 ряда х 2 клеток |
1025x770x1700 |
| 6 клеток, 3 ряда х 2 клеток х 2 стеллажа | 1025x770x1700 х2 | |
|
Габаритные размеры: 1060x700x1580 мм Материал: нержавеющая. cталь AISI 304
|
6 клеток, 3 ряда х 2 клеток 6 клеток, 3 ряда х 2 клеток х 2 стеллажа |
Размер стеллажа: 1060x700x1580 мм
Размер одной клетки: 500×400×460 мм |
